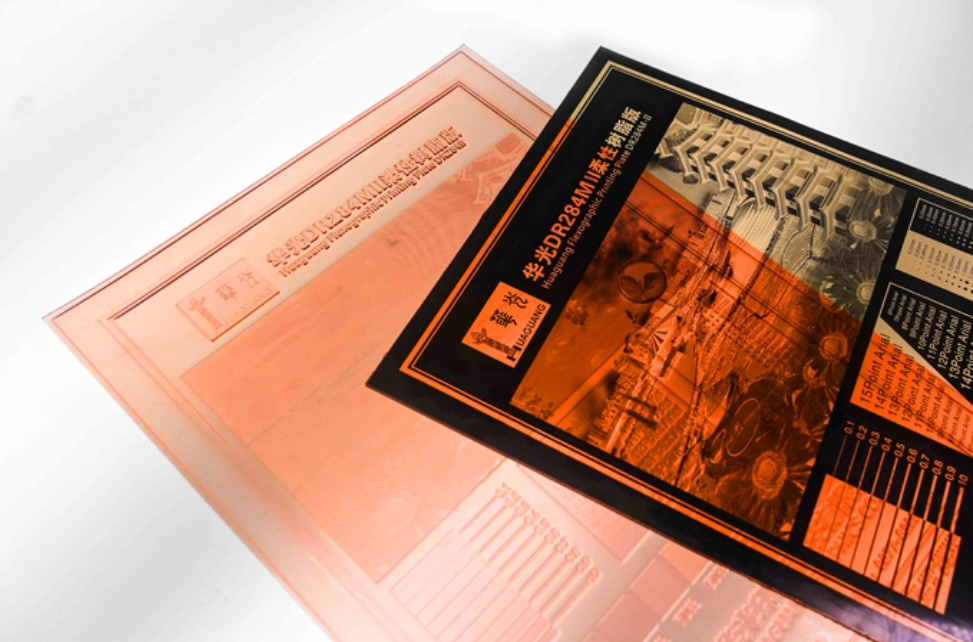

Digitaal flexografisch plaatje
Wat is een flexoplate?
Flexografische drukplaten zijn flexibele fotopolymerplaten, die worden gebruikt bij flexodruk om inkt en afbeeldingen over te dragen op een flexibel substraat, zoals papier of film.De drukplaten zijn een essentieel onderdeel van het flexografisch drukproces en de kwaliteit van het afgedrukte beeld is grotendeels afhankelijk van de kwaliteit van de gebruikte flexoplaten..
Technische gegevens
| Type | DR284H | DR284L | DR254-II | DR228LS | DR170LS | DR170H | DRl14LS | DRl14H | |||||||||
| Dikte ((mm) | 2.84 | 2.84 | 2.54 | 2.28 | 1.7 | 1.7 | 1.14 | 1.14 | |||||||||
| Rigiditeit | 58 tot 60 | 39 | 54-56 | 56-58 | 60-62 | 70-72 | 69-72 | 76-78 | |||||||||
| (Oever A) | |||||||||||||||||
| Aanbeveling tot verlichting ((mm) | 1.0-1.4 | 1 | 1.0-1.2 | 1.0-1.2 | 0.7-0.9 | 0.7-0.9 | 0.6-0.7 | 0.6-0.7 | |||||||||
| Afbeeldingsreproductie | 2-98% | 2-98% | 2-98% | 2-98% | 1 ¢98% | 1 ¢98% | 1 ¢98% | 1 ¢98% | |||||||||
| Maximale lijnlijn/inch | 133 | 133 | 133 | 133 | 150 | 150 | 150 | 150 | |||||||||
| Minimale geïsoleerde lijn | 0.175mm | 0.15 mm | 0.15 mm | 0.15 mm | 0.10mm | 0.10mm | 0.10mm | 0.10mm | |||||||||
| (0.007 inch) | 0,006 inch | 0,006 inch | 0,006 inch | (0.004 inch) | (0.004 inch) | (0.004 inch) | (0.004 inch) | ||||||||||
| Minimale geïsoleerde punt | 0.25mm | 0.25mm | 0.20mm | 0.20mm | 0.15 mm | 0.15 mm | 0.15 mm | 0.15 mm | |||||||||
| 0,01 inch | 0,01 inch | (0.0079 inch) | (0.0079 inch) | 0,006 inch | 0,006 inch | 0,006 inch | 0,006 inch | ||||||||||
| Geschikte inkt | geschikt voor inkt op basis van water en alcohol, onverenigbaar met inkt op basis van olie en koolwaterstofoplosmiddel | Geschikt voor UV-inkt, water, alcohol | Geschikt voor water, op alcohol gebaseerde inkt en UV-inkt | ||||||||||||||
| Type | DR700-II | DR635 | DR550 | DR470 | DR394-II | DR394-III | DR318L | DR284-II | DR284M-II | |||||||
| Dikte ((mm) | 7 | 6.35 | 5.5 | 4.7 | 3.94 | 3.94 | 3.18 | 2.84 | 2.84 | |||||||
| Rigiditeit | 38-40 | 34 | 34 | 36 | 43-45 | 37-39 | 37-39 | 45-48 | 53-56 | |||||||
| (Oever A) | ||||||||||||||||
| Aanbeveling tot verlichting ((mm) | 3.2-3.8 | 2.2-3.0 | 2.0-3.0 | 1.2-2.2 | 1.8-2.0 | 1.8-2.0 | 0.9-1.5 | 1.0-1.4 | 1.0-1.4 | |||||||
| Afbeeldingsreproductie | 3-95% | 3-95% | 3-98% | 3-98% | 2 ¢98% | 2 ¢98% | 2-98% | 2 ¢98% | 2-98% | |||||||
| Maximale lijnlijn/inch | 100 | 100 | 100 | 100 | 100 | 100 | 120 | 133 | 133 | |||||||
| Minimale geïsoleerde lijn | 0.20mm | 0.20mm | 0.20mm | 0.20mm | 0.20mm | 0.20mm | 0.175mm | 0.175mm | 0.175mm | |||||||
| (0.008 inch) | (0.008 inch) | (0.008 inch) | (0.008 inch) | (0.008 inch) | (0.008 inch) | (0.007 inch) | (0.007 inch) | (0.007 inch) | ||||||||
| Minimale geïsoleerde punt | 0.40 mm | 0.40 mm | 0.40 mm | 0.30 mm | 0.30 mm | 0.30 mm | 0.25mm | 0.20mm | 0.20mm | |||||||
| (0,016 inch) | (0,016 inch) | (0,016 inch) | (0,012 inch) | (0,012 inch) | (0,012 inch) | 0,01 inch | (0.008 inch) | (0.008 inch) | ||||||||
| Geschikte inkt | Geschikt voor inkt op basis van water en alcohol, onverenigbaar met inkt op basis van olie, koolwaterstofoplosmiddel of inkt die meer dan 25% ethylacetaat bevat | |||||||||||||||
Plaatstructuur
Fabriek
Standaard plaatgrootte
| Dikte ((mm) | |
| Grootte | 762*1016 (30*40) |
| mm ((inch) | 1067*1524 (42*60) |
| 1067*2032 (42*80) | |
| 1200*2032 (47,2*80) | |
| 1270*2032 (50*80) | |
| maximale grootte | Voor de vervaardiging van elektrische voertuigen |
