Offset Drukken CTP Plaatmachine Fabriek voor Breed Formaat A0
1. Toepassing
CTP voor breed formaat overbrugt de kloof tussen digitaal ontwerp en traditioneel grootschalig offsetdrukken, waardoor het economisch is om hoogwaardige materialen met een groot formaat efficiënt te produceren.

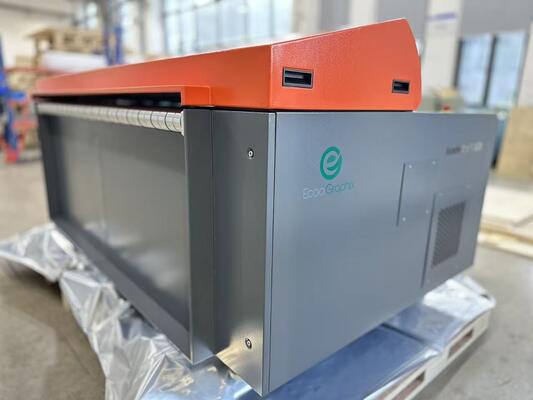

EcooGraphix VLF (Very Large Format) Thermal CTP Machine T1600S kan worden gebruikt voor A0, B0 papierformaat Posters of Wall-charts, Grote Boeken, catalogi, gele pagina's, verwerking van verpakkingen en plaatwerkcentra etc., met een uitvoersnelheid van 14 - 19 platen per uur.
Ten eerste worden de ontwerpbestanden voor het drukken op de computer gemaakt door de RIP- en Workflow-software, waarna de bestanden naar de CTP worden verzonden. De bestandsafbeeldingen worden gescand door de lasers (830nm thermische laser of 405nm UV-laser) naar de aluminium CTP-platen. De laserscanning verhardt de lichtgevoelige coating op de CTP-plaat.
Vervolgens gaat de CTP-plaat door de CTP-processor, de chemische ontwikkelaar bevindt zich in de CTP-processor, om het niet-beeldgebied van de CTP-plaat weg te wassen. De CTP-plaat wordt snel gedroogd in de CTP-processor na het wassen.
Ten slotte worden de CTP-platen op de offsetpersmachine geplaatst, voor drukwerk.
2. Belangrijkste kenmerken:
Maximale plaatgrootte: 1.680 × 1350 mm
Kenmerken: Minder mankracht, hoge stabiliteit en perfecte uitvoerkwaliteit.
UV-platen en thermische platen zijn beschikbaar om uw productiekosten te verlagen.
Automatisch laden en lossen van platen kan uw plaatproductie-efficiëntie verbeteren.

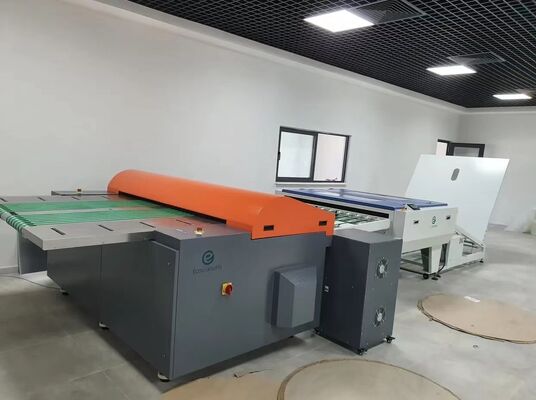

In combinatie met een automatische lader, processor en stapelaar kan de EcooGraphix VLF CTP-serie volledig automatisch drukken.
Slechts één operator is nodig om het hele uitvoerproces te voltooien.
3. Toepassing en voorbeeld:
4. Technische specificaties:
| Model |
T-1600QM |
| Externe trommel |
Beeldsysteem |
| Beeldsysteem |
825nm laser |
|
16 platen/uur
|
22 platen/uur |
| |
1630 mm x 1325 mm / 2400 dpi |
| Max. 1470 mm x 1180 mm; Min. 400 mm x 400 mm |
Max. 1680 mm x 1350 mm;
Min. 650 mm x 550 mm |
| Belichtingsgrootte |
Max. 1680 mm x 1336 mm |
| Thermische CTP-plaat |
Positieve/Negatieve Thermische CTP-plaat of Niet-Chemische Plaat |
| 0,15 mm tot 0,30 mm of 0,27 mm tot 0,40 mm (alternatief) |
0,15 mm tot 0,30 mm of 0
27 mm t
0,40 mm (alternatief)
|
| 2400 dpi, 1200 dpi optioneel: dubbele resoluties 2.400 dpi en 1, |
Standaard: dubbele resoluties 2400 dpi en 1200 dpi of optioneel 2540 dpi en 1270 dpi. Variabele hoge resolutie optie: maximaal tot 10800 dpi in snelle scanningsrichting. 12800 DPI is beschikbaar op aanvraag |
| 0,01 mm (continu belichten gedurende 4 keer of meer op dezelfde plaat met een temperatuur van 23℃ en een luchtvochtigheid van 60%) |
±0,01 mm (continu belichten gedurende 4 keer of meer op dezelfde plaat met een temperatuur van 23℃ en een luchtvochtigheid van 60%) |
| USB 2.0 of USB3.0 (USB2.0 wordt aanbevolen) |
Glasvezel |
| Handmatig of automatisch met automatische lader |
semi-automatisch (alternatief automatisch ladersysteem) |
| 1400 kg |
1800 kg |
2.355 × 1.910 × 1.217 mm (L × B × H)
(B x L x H) mm |
2400x1430x1110 |
| Eenfasig: 220V, Maximaal vermogen (piekwaarde): 5,5 kW |
3-fase 380V, stroomverbruik (piekwaarde): 5,5 kW |
|
Bedrijfsomgeving
aanbevolen temperatuur: 21-25℃; toegestane temperatuur: 15-30℃, luchtvochtigheid:
|
<70%RH |
| T-1600S T1600SX |
Belichtingsmethode |
| Externe trommel |
Beeldsysteem |
| 64-kanaals |
256-kanaals |
Discrete 830nm laserdioden |
| Uitvoersnelheid |
| 16 platen/uur |
25 platen/uur |
1470 mm x 1180 mm / 2400 dpi |
| |
Plaatformaten |
| Max. 1470 mm x 1180 mm; Min. 400 mm x 400 mm |
Mediatype |
| Thermische CTP-plaat |
Plaatdikte |
| 0,15 mm tot 0,30 mm of 0,27 mm tot 0,40 mm (alternatief) |
Resolutie |
| 2400 dpi, 1200 dpi optioneel: dubbele resoluties 2.400 dpi en 1, |
Standaard: dubbele resoluties 2.400 dpi en 1.200 dpi, of 2.540 dpi en 1.270 dpi (Optie)
Variabele hoge resolutie optie: maximaal tot 10.000 dpi in snelle scanningsrichting
Herhaalbaarheid
|
| 0,01 mm (continu belichten gedurende 4 keer of meer op dezelfde plaat met een temperatuur van 23℃ en een luchtvochtigheid van 60%) |
Interface |
| USB 2.0 of USB3.0 (USB2.0 wordt aanbevolen) |
Glasvezel (vezelweg) |
Plaat laden |
| Handmatig of automatisch met automatische lader |
Nettogewicht |
| 1400 kg |
Machinegrootte |
| 2.355 × 1.910 × 1.217 mm (L × B × H) |
Voeding |
| Eenfasig: 220V, Maximaal vermogen (piekwaarde): 5,5 kW |
Bedrijfsomgeving |
| aanbevolen temperatuur: 21-25℃; toegestane temperatuur: 15-30℃, luchtvochtigheid: |
<70%RH |
