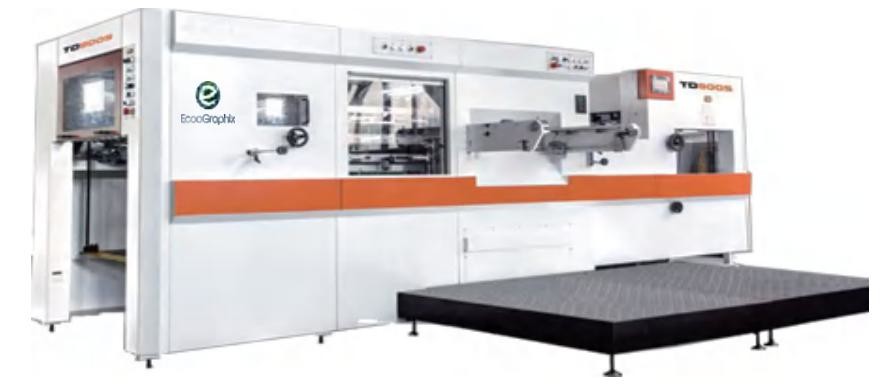

TD800S Kartonnen voorpersapparatuur met stripmachine voor platte bedsnijmachine

Automatische voorpersapparatuur Flat bed die cutting machine met stripping

ECOO-TD800S

TD800S fully automatic die cutting machine has 7 sets of gripper bars with grippers made of lightweight and durable aluminum alloy with ultra hard coat and anodized finish ensure accurate and consistent paper registering.

1. Technische gegevens:

2Voordelen:
1) De transmissie van de hoofdeenheid wordt gecontroleerd door een geïmporteerde A/C frequentieomzetter, de start en stop van de machine worden bestuurd door middel van een geïmporteerde luchtkoppeling.
2) De werking van de gehele machine wordt door een PLC bestuurd.Dit is gebruiksvriendelijker.

3Standaardapparatuur en -onderdelen:

Voedingseenheid
•Stapelbak met handvat waarmee de stapel tijdens de productie handmatig zijdelings kan worden gecorrigeerd
•Stream-wise voedingssysteem met een maximale snelheid van 120 vellen per minuut
• 2 zuigbekers elk voor het opheffen van papier, 2 zuigbekers voor het verplaatsen van papier
•De hoogte en hoek van de zuigkoppen zijn gemakkelijk aan te passen
•Elektronische veiligheidsinrichtingen die voorkomen dat de voederstapel te hoog opstijgt
•Micro-instelling voor de transversale plaatsing van de stapel tafel
•Precisie detector met dubbele plaat
•Eenvoudige vervanging van de kantleidingen voor trekken en duwen door simpelweg een bout te draaien, zonder dat de volledige kantleiding verwijderd en vervangen hoeft te worden
• 2 voorgeleiders met micro-instelling en de zijgeleider is instelbaar met de wielgreep
•Foto-elektrische detector met automatisch stop systeem op de voedingstafel voor het geval van papierproppen
•Afscheide aandrijvingsbesturing van voedingsunit en hoofdmachine voor gemakkelijke voorbereiding
•PLC en elektronische cam voor tijdregeling

Vervaardiging
•De hoofdmotor van Siemens wordt bestuurd door een Schneider-omvormer
•Micro-aanpassing van de snijkracht door wormversnelling aangedreven door een motor en bediend met een touchscreen
•De druknauwkeurigheid kan tot 0,01 mm bedragen
•Krankwals van 40Cr staal
•Machineframes van Q235-A staal, bovenste en onderste platen van QT60 ductiel ijzer met hars bedekt zand met Meehanite Die Cast Iron Technology
•Snijdende achtervolging omdraaiing
•Overbelastingbeschermingsinrichting met koppelbeperker voor maximale veiligheid van gebruikers en apparatuur
•7 sets grijperstaven met grijpers van lichtgewicht en duurzame aluminiumlegering met ultraharde laag en geanodiseerde afwerking zorgen voor nauwkeurige en consistente papierenummering
•Na langdurige tests en in paren geleverd, hoofdgreep, ketting uit Subaki, Japan
•Aandrijving met een hoge drukindex voor de positiebeheersing van de grijperstaaf
•Pneumatisch afsluiten en loslaten van het snijdoek
•Centerline-systeem voor snelle baanwisseling

Stripping Unit
• 3-actie bewegingsstructuur met bovenste, middelste en onderste strippraam om de verandering van de matrijzen te vergemakkelijken
•Streeppen of mannelijke/vrouwelijke matrijzen kunnen worden gebruikt voor verschillende stripprojecten
•Match met het middenlijnregistratie­systeem in het slijpgedeelte, hetzelfde systeem geldt ook voor het stripsysteem om de overstaptijd te minimaliseren.Precieze positionering kan de productie-efficiëntie verhogen
•De op- en neerbeweging van het bovenste aftrekframe wordt door een motor bestuurd, waardoor de aanpassing gemakkelijker wordt

Leveringseenheid
•Veiligheid foto-elektrische apparaten om te voorkomen dat de vrachtpapierstapel te hoog of te laag gaat
•De verstelbare drukborstel helpt bij het lossen van papier van de grijpers en het opstapelen van papier
•Hoogstaalontwerp tot 1020 mm
•Automatische hulpgordel tafel beschikbaar voor non-stop levering
•De beweging van de voedingsbak en de snelheidsregeling kunnen in de voedingsbak worden ingesteld

Elektrische onderdelen, gebruikersinterface en veiligheidsdetector
•Het Japanse industriële Omron PLC-systeem met hoge snelheid
•Omron-operatorinterface met touchscreen
•Omron Elektronische camswitch en -encoder
•Elektronische detectoren, micro-geschakelde en foto-elektrische cellen die op de gehele machine door een PLC worden bestuurd

Automatisch smeersysteem
•Automatische oliepomp en distributiesysteem voor de gehele machine met vooraf ingestelde timer
•Verdeling van smeerolie voor grijperketens met voor elke keten een individueel besturbare klep

Veiligheidsvoorzieningen en kwaliteitsgoedkeuring van onderdelen
•Alle elektronische en elektrische onderdelen zijn CE goedgekeurd
•Overbelastingbeschermer voor de beveiliging en de uitrusting
•Kettingkoppeling voor de beveiliging van de grijperstaven
•Noodstopknoppen op de hele machine voor snelle en gemakkelijke toegang
