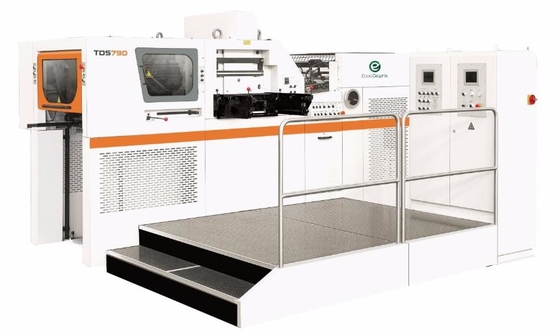

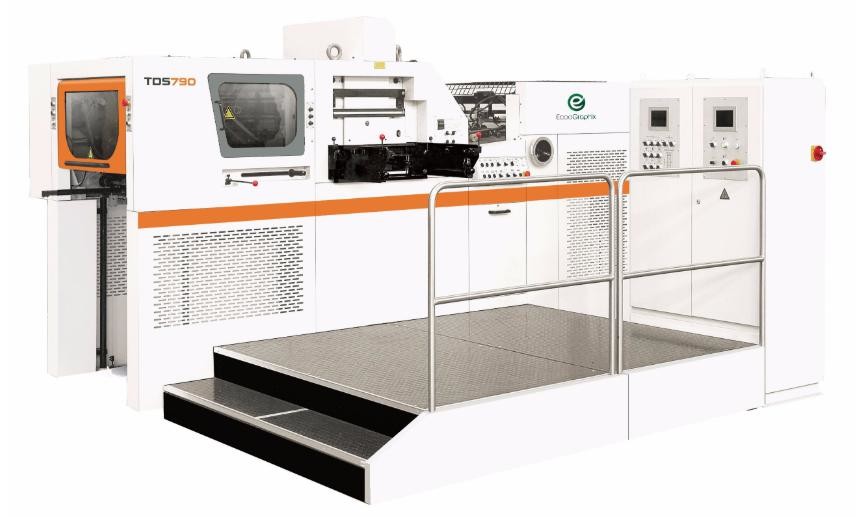

Automatische online slijpmachine met thermisch folie stempelen TDS790
Een korte inleiding
TDS790 automatische die cutting & hot foil printing machine bestaat uit een voedingseenheid, een hoofdeenheid en een afleveringseenheid.elektrische besturingssysteem zijn beschikbaar met de machine. De inserter, pre-stack, stripping unit, BECKER pomp en thermische reliëf zijn allemaal voor u opties.
Toepassing
Geschikt voor de productie van papieren dozen, papieren bekers, verpakkingsetiketten, kartonnen reliëf, draagbare papieren zakken, papieren bekleding, PVC, diverse kunststoffen, enz.
Specificaties
- Ik weet het niet.
ModelTDS790
Max. velgrootte ((mm)790x560
Min. velgrootte ((mm)310x210
Max. afmeting ((mm)760x520
Max. Stempelgrootte ((mm)760x525
Inwendige achterstelgrootte ((mm)780x530
Hoogte van de snijregels ((mm)23.8
Afstand tussen de platen ((mm)51.5
Max. druk (N)120x104
VoorraadbereikMin. plaat 90 g/m2, karton 157-2000 g/m2, E, B fluit
Min. Grijpmarge ((mm)6
Maximaal toerental van de machine (s/h)5500
Max. Stempelingssnelheid ((s/h)5000
De dikte van de stempelplaat ((mm)5 ((facultatief 4+1)
Langevoerschachten3
transversale voedingsassen2
Hoogte van de voedingsstapel ((mm)1200
Verpakkingsstapelhoogte ((mm)950
Elektrisch verwarmingssysteem8 zones
Min. Foliebreedte ((mm)40
Folie spoel kern ((mm)25 (l) 76 (l)
Nominaal vermogen ((kw)26
Luchtvoorziening00,8-1,0 MPa, ≥ 0,6 m3/min
Algemene afmeting ((mm)3855x3650x2210
Gewicht van de machine ((kg)8500
| Model |
TDS790 |
| Max. velgrootte ((mm) |
790x560 |
| Min. velgrootte ((mm) |
310x210 |
| Max. afmeting ((mm) |
760x520 |
| Max. Stempelgrootte ((mm) |
760x525 |
| Inwendige achterstelgrootte ((mm) |
780x530 |
| Hoogte van de snijregels ((mm) |
23.8 |
| Afstand tussen de platen ((mm) |
51.5 |
| Max. druk (N) |
120x104 |
| Voorraadbereik |
Min. plaat 90 g/m2, karton 157-2000 g/m2, E, B fluit |
| Min. Grijpmarge ((mm) |
6 |
| Maximaal toerental van de machine (s/h) |
5500 |
| Max. Stempelingssnelheid ((s/h) |
5000 |
| De dikte van de stempelplaat ((mm) |
5 ((facultatief 4+1) |
| Langevoerschachten |
3 |
| transversale voedingsassen |
2 |
| Hoogte van de voedingsstapel ((mm) |
1200 |
| Verpakkingsstapelhoogte ((mm) |
950 |
| Elektrisch verwarmingssysteem |
8 zones |
| Min. Foliebreedte ((mm) |
40 |
| Folie spoel kern ((mm) |
25 (l) 76 (l) |
| Nominaal vermogen ((kw) |
26 |
| Luchtvoorziening |
00,8-1,0 MPa, ≥ 0,6 m3/min |
| Algemene afmeting ((mm) |
3855x3650x2210 |
| Gewicht van de machine ((kg) |
8500 |
- Ik weet het niet.
Detail

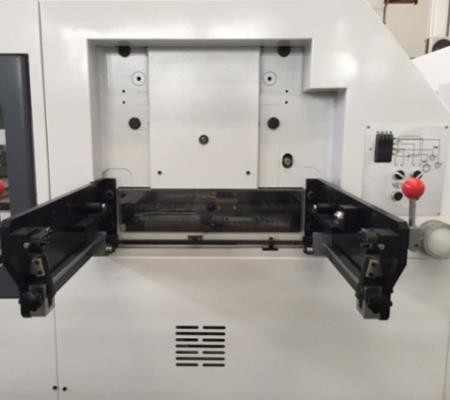

♥ Grijpbalk
Het gebruik van een aluminiumlegering met hoge sterkte verlengt de duurzaamheid en verlicht het gewicht, en het ontwerp is vooral geschikt voor dun papier.
♣ Versnellingsbakclutch
Het intermitterende systeem beschermt de machine tegen overbelasting, en het koppeloverdrachtsysteem gebruikt het ontwerp van de kogelvulgleuf. Asymmetrisch ontwerp kan de kracht perfect overbrengen,en ook na overbelasting gemakkelijk kunnen worden gereset.
Hoofdkenmerken
1) De aandrijving van het hoofdapparaat wordt beheerst door een wisselstroomomvormer. De luchtkoppeling is geïmporteerd voor het draaien en stoppen van de machine.
2) Microprocessor bestaande uit PLC en programma voor het controleren van de werking van de gehele machine.Meer visuele schets plus woord probleem aanwijzingen in touchscreen op de hoofdunit om u in staat te stellen problemen veroorzaakt in de kortste tijd om de machine downtime te verminderen.
Deeltjes voor het snijden
· Precisie worm gear crank schakel aandrijfsysteem zorgt voor een soepele en dynamische onderplaat beweging
· Precision stationery bovenste plaat
· Handmatig achtervolgen
· Hoogwaardige keten voor het aansteken van de greepbar
· State-of-the-art 2-cam index gripper bar aandrijfsysteem om een soepele en precieze gripper bar intermitterende beweging te waarborgen
Foliestempelsysteem
· Vijf met servomotor aangedreven folie-trekkers, elk individueel programmeerbaar voor korte en lange folie-trekkingen 3 assen in de longitudinale richting; 2 assen in de transversale richting
• Stempelconsole met industriële pc, Pro-Face touchscreen en 6 thermometers voor het instellen van folie en temperatuurregeling met machine voorverwarming timer
· Verwarmingsbasis met 6 verwarmingszones, elk temperatuur individueel verstelbaar
· Waarschuwingssysteem voor de lengte van de folie

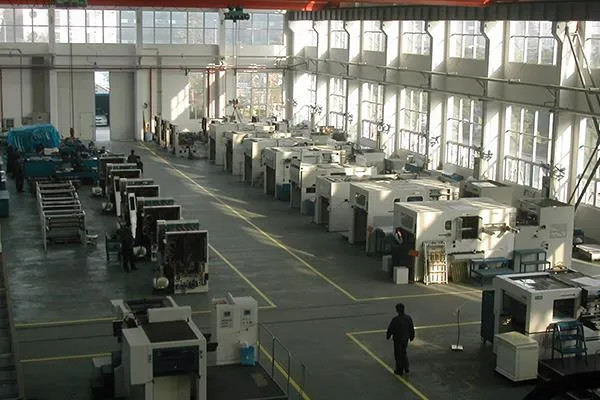

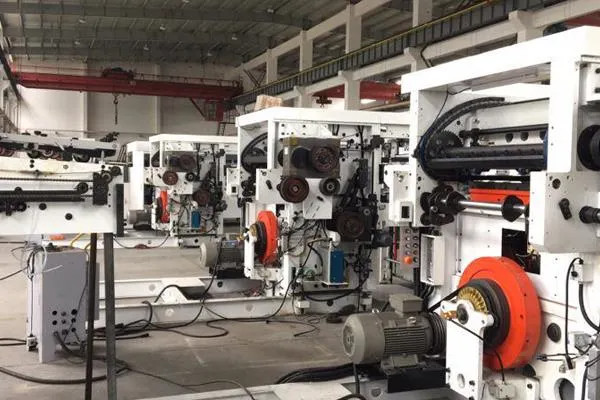

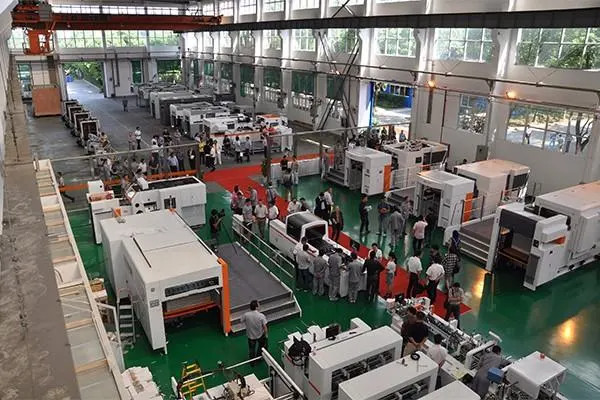

Productie en verpakking
Van productie tot levering, we maken elk detail zeer zorgvuldig om de goede kwaliteit van het product en de service aan klanten te garanderen.
Certificaten
Veelgestelde vragen
|
Q1: Wat zijn uw belangrijkste producten?
A:Onze belangrijkste producten zijn de Prepress 4up en 8up Online/Offline Thermal CTP, CTCP, VLF CTP, Flexo CTP, Processor, Offset Plate, Offset Inks, Offset Printing Blankets,Verpakkingsapparatuur voor postpers enz..
U kunt de apparatuur en verbruiksartikelen allemaal in één krijgen en geen zorgen maken over de after-sales service van ons bedrijf.
|
|
Q2: Waar is uw fabriek?
A:Onze CTP Processor machine fabriek is in Shanghai, u bent van harte welkom om onze fabriek te bezoeken!
|
|
Q3: Is er een certificering voor uw CTP-processor?
A:Ja, al onze machines zijn gecertificeerd door SGS en CE.
|
|
Q4: Kunt u ook de Workflow en RIP leveren?
A:Ja, we kunnen de Workflow Brainnew en RIP Compose V12 leveren.
|
|

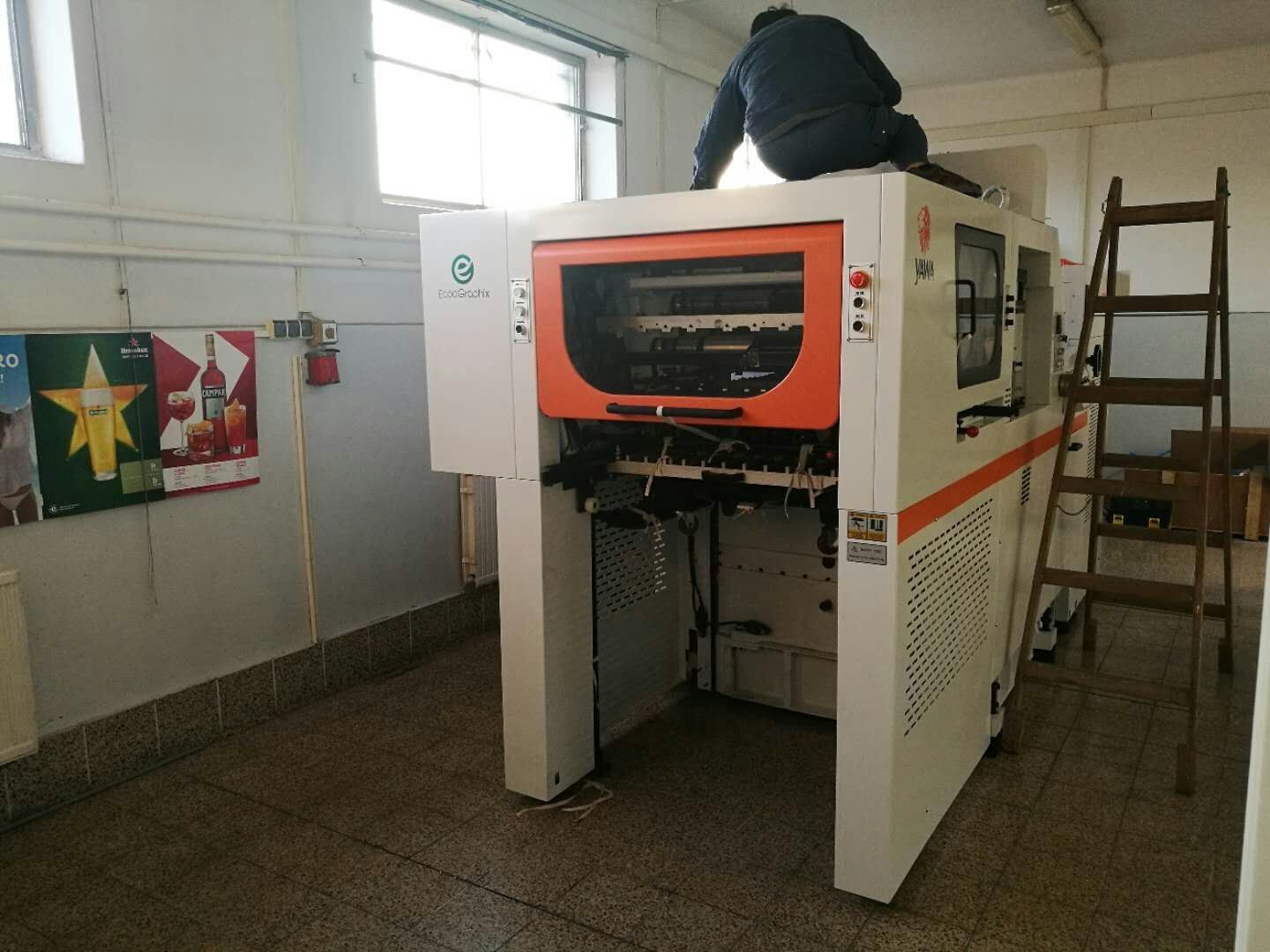

V5: Hoe zit het met de installatie en de technische ondersteuning na de verkoop?
A:Onze ingenieur kan gaan om de installatie te helpen en de nodige training te geven. De koper moet de rondvliegtickets, de servicekosten en de lokale accommodatie kosten nemen.Problemen of vragenOnder onze grote hoeveelheid CTP installaties wereldwijd, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Deze eindgebruikersprinters gebruiken alle CTP-systemen met volledige tevredenheid vanwege onze robuuste kwaliteit, naadloze remote service, grondige opleiding en onderhoud.Als u een printer bent die overweegt rechtstreeks van EcooGraphix China te kopenEr is geen probleem met installaties, training en na-verkoopservice.
|
