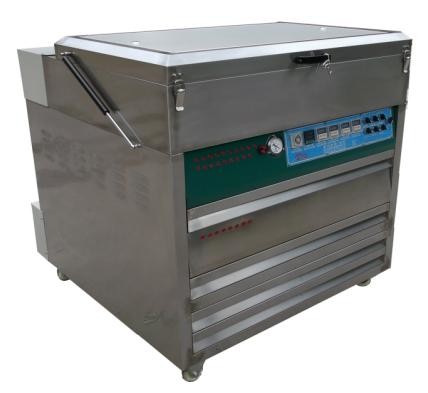

920*680mm Multifunctioneel verwerker op basis van oplosmiddelen flexoplateverwerker
Toepassing
Ongeacht de PS-plaat of de CTP-plaat is een verwerkingsmachine vereist voor de verwerking van de plaat nadat de blootstelling is voltooid.EcooGraphix CTP-processor kan worden gebruikt met Offline/Online thermische CTP- of CTCP- of UV-CTP-platen, zoals Kodak, Screen, Agfa, Creo, Amsky of Cron CTP machines.
Kenmerken van de machine
◇ Multifunctioneel oplosmiddelgebaseerde flexoplate-machine, die blootstelling, afwassen, drogen en afhakken mogelijk maakt.
◇ AIO-ontwerp, ruimtebesparend, geschikt voor kleine Flexo CTP-machines.
◇ Het centrale bedieningspaneel van de MPU maakt het gebruik eenvoudig.
◇ Gebruik geïmporteerde UV-lampen en elektronische ballast.
◇ Sterk vacuümapparaat en zuigplaat.
◇ Een cirkelvormig thermostatisch luchtdrogingsapparaat zorgt ervoor.
◇ Precieze en stabiele reproductie van de oorspronkelijke kleuren en afbeeldingen.
Specificatie
AIO-machine voor het verwerken van flexiplaten ((AIO, All in one model)
Model
FP-900
Grootte van de pagina
Max. 920 mm*680 mm
Dikte van de plaat
1.14mm - 3.94mm
Elektriciteitsbehoefte
Eenfasige 220V 50/60Hz
Werkkracht
3.5 kW
Machinaal formaat (WxLxH) mm
1650x1160x1300
| AIO-machine voor het verwerken van flexiplaten ((AIO, All in one model) |
| Model |
FP-900 |
| Grootte van de pagina |
Max. 920 mm*680 mm |
| Dikte van de plaat |
1.14mm - 3.94mm |
| Elektriciteitsbehoefte |
Eenfasige 220V 50/60Hz |
| Werkkracht |
3.5 kW |
|
Machinaal formaat (WxLxH) mm
|
1650x1160x1300 |
Voorzichtigheid en proces
1) Laat de functie van de watertemperatuur niet voor u en het oplosmiddel in de oplosmiddeltank lopen.
2) Gebruik drie-pin been voor de stroomvoorziening van de machine, de stroomvoorziening moet met de aardverbinding.
3) Maak de deksel niet open bij het wassen van de harsplaat.
4) De voeding is 220 V 50-60 Hz.
5) Houd het 20 minuten aan nadat je je werk hebt gedaan.
De voortgang van het werk:
Pas de borstel aan.
Het wasmiddel moet lager zijn dan de borsteloppervlakte (0,5-1,0 cm).als de vier zijden van het wasvlak het oplosmiddel bevatten (dit betekent dat de borstel het oplosmiddel aanraakt)Als je de borstel niet kunt wassen, moet je de hoogte van de borstel instellen.instellen van de hoogte van de schroef om het niveau van de borstel aan te passen totdat de borstel raakt net het wasvlak. (Waarschuwing: het is beter om water te gebruiken om het oplosmiddel te vervangen om het niveau van de borstel aan te passen, maar u moet het oplosmiddel in de oplosmiddeltank stoppen totdat het water droog is,omdat water en oplosmiddel niet compatibel zijn, betekent dat u moet wachten tot het water droog is om de machine te gebruiken).
De voortgang van de werking (figuur 2):
Als u de machine in de luchtige ruimte plaatst, controleert u of de stroomvoorziening werkt, en druk op de stroom (er is een stroomverbinding voor alle secties - power, zet aan) om de machine te openen.Misschien knipoogt het een keer vanwege de kracht maar het is normaal.
Stel de parameter in
Druk op knop 1 om naar boven te kiezen en druk op knop 5 om naar beneden te kiezen (de andere functie te kiezen).Druk er nog eens op, dan knipoogt het in was-out time enzovoort.. Stel de parameter in voor alle functies. Als het licht knippert, druk op knoppen 2 en 4 om de cijfer te kiezen (knop 2 is om rechts te kiezen, knop is om links te kiezen).Als de cijfer knipoogt kun je de parameter instellen. Druk op knoppen 1 en 5 om parameter toe te voegen en te verminderen (knop 1 is om parameter toe te voegen; knop 5 is om de parameter te verminderen).Na het instellen moet u op knop 3 drukken (set) om de parameter die u had gekozen te repareren.
Na het instellen van de parameter, kunt u elke functie drukken om het uit te voeren.Wanneer de werktijd voldoende is, stopt het automatisch en spreekt het een paar keer uit om u te laten zien hoe het werkt (u kunt proberen om alle functies te controleren om het goed te kennen voordat u het gebruikt).
Blootstellingsfunctie (figuur 1 en 2):
Verwijder functie 6 (Exposure-sectie)en rol de transparante plastic film op.Leg de film op uw harsplaat en leg hem op het vlak en druk op de knop 6 (vacuümknop) en bedek hem met de transparante plastic film beetje bij beetje (zodat de lucht beter wordt gemaakt). (Waarschuwing: zorg ervoor dat uw film en de transparante plastic film schoon zijn, geen water, geen stof, geen oplosmiddel enzovoort.De harsplaat is iets groter dan uw film zodat de vacuümpomp beter kan werken). Let op het venster van de vacuümpointer (het bevindt zich aan de rechterkant van de machine en laat het werk van de pomp zien, het werk is goed wanneer het tussen 0,08 en -0,1 wijst)Druk op de drukknop "Exposure time" en het apparaat begint te werken.Trek de functie 6 (exposure sectie) opnieuw uit en druk op knop 6 om het werk van de pomp te stoppenRol de transparante plastic film op en haal de film en harsplaat.

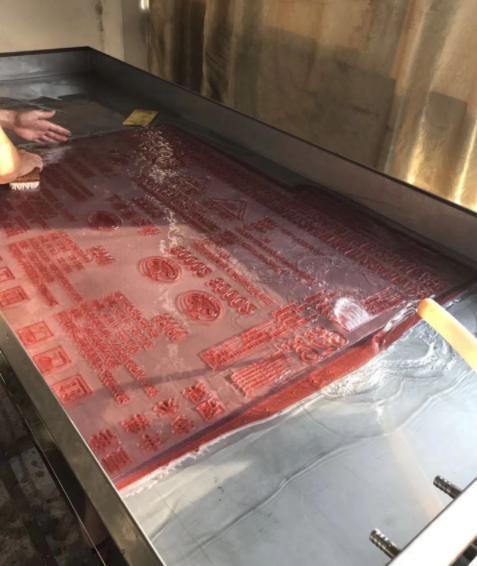

Wassen en drogen (figuur 1 en 2)
Plak de harsplaat op de sectie2 Vlak wassenen druk op de knop Wash-out time en sluit dedekkingHet zal werken. Je moet er op letten als het klaar is (omdat het niet goed is voor de harsplaat en je afgewerkte producten als de harsplaat langer in de oplosmiddel zit).De wastijd is 3-6 minuten.Als u de harsplaat heeft gesloten, opent u de deksel en controleert u of deze schoon is.Raak het lege gebied aan (geen woorden en geen afbeeldingen);Als het kleverig is, kunt u de dekking sluiten en het nog een tijdje wassen totdat het beter is (maar hoe korter de wastijd is, hoe beter).Vervolgens haal je de harsplaat eruit en zet je hem in de functie 8
Drooggedeelte
(voordat u deze functie gebruikt, moet u deze 5-10 minuten eerder laten draaien, zodat het droogwerk beter en sneller verloopt).Om ervoor te zorgen dat het drogen werkt is voldoende en het hangt af van de dikte van uw hars plaat (als de dikte is dikker, zoals 3,94 mm en de droogtijd zal beter zijn voor 1 uur lang; als het 1,7 mm is en 40 minuten is voldoende, is het niet de enige manier om de droogtijd te beoordelen, als de hars plaat recht is,je hoeft niet te wachten om de harsplaat te halen. Het heeft uw ervaring nodig). Als het wassen werkt niet genoeg (er is ergens is niet schoon en je kunt plak de hars plaat op de wasvlak om het opnieuw te wassen,maar het is beter dat het een keer af is).
Tweede blootstellingssectie (figuur 1 en 2)
Na het drogen, de hars plaat in de functie 7Tweede blootstellingsectieHet is normaal gesproken 4-8 minuten, afhankelijk van je ervaring en de harsplaat.Het wordt gebruikt om de hars plaat is stabieler voor het drukken.
Het is allemaal voorbij.
Na een of twee jaar zullen de lammeren zwakker zijn, je moet een nieuw stel lichtverlichtingslammetje vervangen.Vervang de lamp (figuur 2).de blootstellingssectie,Daarna kun je het bedieningspaneel uittrekken en alle constructies van elektronisch ontwerp verschijnen voor je.
Na 1 jaar is de olie in de pomp niet genoeg, zodat de werking van de blootstelling niet goed is.Het zal het effect van blootstelling beïnvloeden.. U moet de olie van de pomp controleren. Open de dekking van de machine (het is in de achterkant van de machine, het is gebruik maken van een paar schroeven om de roestvrijstalen klaver te bevestigen in de machine).De pomp zit eronder.Er is een transparant raam in.Wanneer het oliepeil onder de rode lijn ligt, moet je wat olie toevoegen (de olie is speciaal, het is alleen voor de vacuümpomp,Je kunt het kopen bij de vacuümpompwinkel of ergens anders., het is erg goedkoop) in de pomp.
