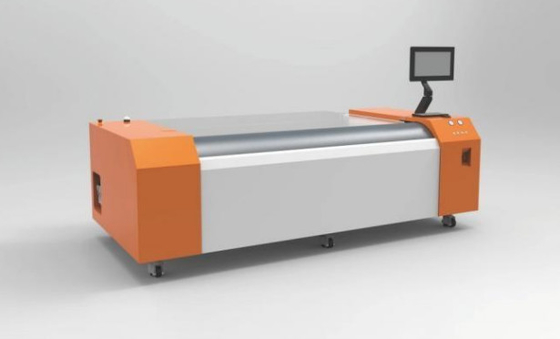

Model: FL5080
Beschrijving:
Digitale computer-to-flexo plaat beeldsetter CTP machine; een full-size 50 inch door 80 inch flexo plaat maken machine.
De FL5080 is ontworpen met high-energy power glasvezellasertechnologie en onafhankelijke besturing van 256 kanalen LV-technologie, wat een doorbraak betekent in energievermogenbeperkingen.Het heeft laser afstandswaarneming en een stem spoel motor dynamische autofocus apparaatDeze unieke technologie zorgt voor nauwkeurigheid en consistentie bij de vervaardiging van flexoplaten.
Kenmerken en technologie
- High Energy Power Fiber Laser Device:
- Maak een volledige afbeelding van een 50 inch x 80 inch plaat met 5080 dpi in slechts 30 minuten.
- Verhoogt de productiviteit met 10% voor dringende taken, waardoor krappe deadlines worden nageleefd.
- 256 kanalen onafhankelijke modulatie technologie:
- De laser wordt verdeeld in 256 onafhankelijk beheerde kanalen, wat de productiviteit aanzienlijk verhoogt.
- De rechthoekige vorm van de laserspot levert een superieure puntkwaliteit en beeldprestaties.
- H256 Laserhoofd:
- Gebruikt een nieuw optisch vergrootingssysteem met een optische resolutie van 5080 dpi.
- Kan schuine of cirkelvormige lijnen tot 15 μm en verticale/horizontale lijnen tot 5 μm afbeelden, wat resulteert in scherpe en heldere pixels.
Verhoogt de kleurtrouw met 30%.
- Super hoge resolutie:
- Lichtkleptoestel kan resoluties bereiken tot 10160 dpi met een laserspotgrootte van 2,5 μm x 2,5 μm, beeldlijnen zo fijn als 5 μm of minder.
- Ondersteunt 2540 dpi output; bij niet-kritieke beeldvormingseisen kan de dubbellijn-overlappende belichtingsmodus de productiviteit met 150% verhogen.
- Dynamische autofocus:
- Een stemspiraalmotor zorgt voor een nauwkeurige scherpstelling bij blootstelling aan niet-eenvormige flexoplaten.
- Geavanceerde overlappende functies:
- Dubbele en drievoudige lijnoverlappende functies zorgen voor een superieure beeldkwaliteit en efficiëntie voor LAMS-ablatie tijdens blootstelling aan flexoplate.
- Stabiele en betrouwbare blootstelling:
- Instant temperatuurbewaking en voorkalibratie van de laserkop zorgen voor een stabiele en betrouwbare laserblootstelling.
Technische gegevens
| Model |
FL5080S |
FL5080F |
| Methode van blootstelling |
Externe trommel |
| Imaging systeem |
1064 nm glasvezellaser (H256-koppen) |
| Doorvoer |
3 m2/uur bij 5080 dpi |
5 m2/uur bij 5080 dpi |
| |
50 x 80 inch duurt 45 minuten. |
50 x 80 inch duurt 30 minuten. |
| De blootstellingsgrootte |
Max. grootte 1270*2032mm, min. grootte 200*200mm |
| Media-type |
Dry ablation film, digitale waterwassen letterpress plaat, digitale waterwassen flexoplate, digitale oplosmiddelwassen flexoplate |
| Dikte van de plaat |
0.140 mm tot 6.35 mm |
| Resolutie |
5080DPI (compatibel met 2540DPI), kan worden uitgebreid tot ondersteuning van 10160DPI |
| Plaatbelasting |
Automatisch/handmatig laden van platen |
| Nettogewicht |
2500 kg |
Maatwerkgrootte
(WxLxH) mm |
2970*1705*1537mm (L*W*H) |
| Stroomvoorziening |
Driedimensionale spanning: 380 V, max. Vermogen (piekwaarde) 16 kw |
Operatie
Milieu |
aanbevolen:15-30°C, max.21-25°C, luchtvochtigheid:40-70% |
Vierkante vs. ronde vlek
Bij afbeelding met een ronde vlek moet de vlekgrootte overeenkomen met de beeldvlekgrootte. Bijvoorbeeld bij 5080 dpi is de beeldvlekpixelgrootte 5 μm x 5 μm, vergelijkbaar met een vierkante oppervlakte.Het gebruik van een ronde lichtvlek met een diameter van 5 μm kan de vier hoeken van dit vierkante gebied niet volledig blootstellenOm een volledige belichting te garanderen moet de diameter van de ronde vlek gelijk zijn aan de diagonale lengte van het vierkante gebied, die 7,07 μm (1,414 maal de vlekgrootte) bedraagt.
Een plek met een diameter van 5 μm bedekt niet het hele vierkante gebied, terwijl een plek met een diameter van 7 μm overlappende belichtingen veroorzaakt, wat leidt tot onregelmatige afbeeldingen met boogvormige randen.
Sommige ontwikkelaars van optica proberen een optimale vlekdiameter kleiner dan 7,07 μm te vinden, maar kwaliteitsproblemen blijven bestaan, ongeacht de gekozen diameter.
Een rechthoekige vlekvorm daarentegen maakt een vlekgrootte van 5 μm x 5 μm mogelijk, waardoor het hele vierkante gebied volledig wordt blootgesteld, waardoor een nauwkeurige en consistente afbeelding wordt gewaarborgd.
