Online ATM POS Thermisch papier snijden en terugdraaien lijnmachine
ECOO-T1400FA
EcooGraphix T-1400FA is ideaal voor het snijden van verschillende ultra-grote gegolfde materialen, waaronder plastic folies (PVC, OPP, PET, CPP), papier, glaspapier, aluminiumfoliepapier, aluminiumfolie, kleefstickers,niet-geweven weefsels en andere materialen, die een nauwkeurig snijden en omdraaien garanderen.
Kenmerken:
1) Het SIEMENS PLC-besturingssysteem en het touchscreen bieden een intuïtief parameterscherm voor een gemakkelijke installatie.en de machine werkt automatisch.
2) Het schachtloze hydraulische laadsysteem draagt een maximaal laadvermogen van 3 ton.
3) Verlichting van de spanning door een elektromagnetische rem van 20 kg/m2.
4) CNC-bewerkte en warmtebehandelde voetstukken zorgen ervoor dat er in de loop van de tijd geen vervorming optreedt.
5) De in de richting verstelbare balancerol in het loslopende gedeelte houdt nauw contact met het gehele web.
6) Dynamische/statische balanceringsrolletjes zorgen voor een soepele werking.
7) De bovenste cirkelvormige messen, bevestigd door schroeven, en de onderste cirkelvormige messen, bevestigd door een aluminiumscheiding, garanderen de precisie van het snijden.
8) De staart wordt gemakkelijk door een automatische tucker verstopt, waardoor het makkelijker wordt om snel terug te draaien.
9) De belastingcellen sensor en de automatische spanningsregelaar houden de spanning gedurende de gehele werking constant.
10) De automatische teller stopt de machine wanneer de vooraf ingestelde lengte is bereikt.
11) Banana rol voorkomt overlappende problemen tijdens het gebruik.
12) Uitgerust met een noodschakelaar voor veiligheid.
13) Webgeleiding vergemakkelijkt door een CCD-digitale camera sensor of fotocel, die een precieze uitlijning garandeert.
2.Hoofdparameters:
| Model |
Ecoo-1400FA |
| Max. Ouderwebbreedte |
1400 mm |
| Max. Ouderwebdiameter |
1200 mm |
| Max. Wikkeldiameter |
300 mm |
| Min. Splitsbreedte |
15 mm |
| Max. Machinesnelheid |
300 m/min |
| Torsen |
100 Nm |
| Typ van loslopen |
3 ̊ luchtverruimingsas |
| Verwijderingsas |
0.5 ̊, 1 ̊ zijn beschikbaar (of op uw verzoek) |
| Kracht |
20 kW |
| Spanning |
3 fasen, 380V, 50Hz |
| Gewicht |
4000 kg |
| Afmeting |
5500*2200*1880 mm |

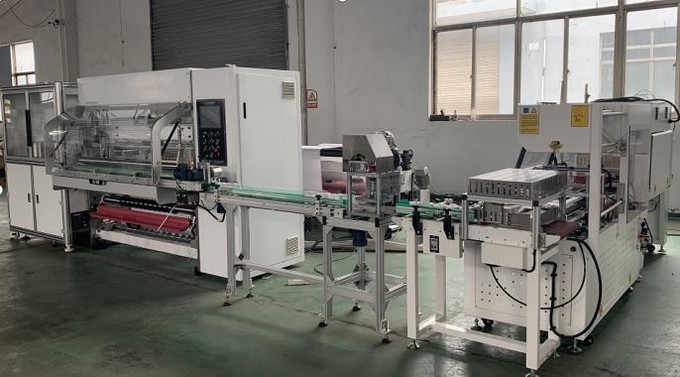

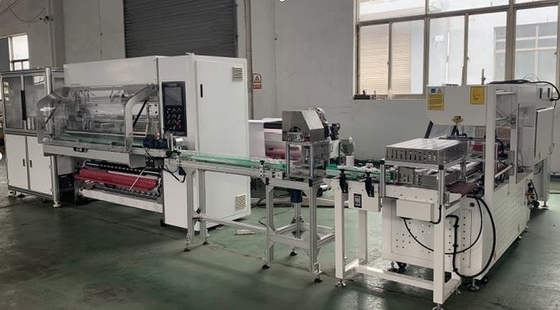

Ecoo-1400FA maakt naadloze thermische papierproductie mogelijk, van kernvoeding tot rollenverpakking, waardoor het proces in één enkele operatie wordt gestroomlijnd.
Met Ecoo-1400FA kunt u zonder moeite 23.000 tot 35.000 stukken van 57 x 50 mm tot rollen produceren binnen 8 uur, zonder dat u een speciale operator nodig heeft.
Om een uitgebreid begrip te geven van de nieuw uitgebrachte Ecoo-1400FA automatische thermische papierproductielijn, zullen we de werking stap voor stap uiteenzetten.Je kunt de demo video op YouTube bekijken voor referentie.
De kernvoeding wordt geautomatiseerd met behulp van een automatische kernvoeder.
| Afwikkelingsgedeelte |
- 3 ′′ 76 mm) luchtverruimende omwikkelingsas
-Hydraulisch automatisch ophefladingssysteem
-Ultrasone correctieom de zeer hoge precisie te krijgen
- Elektromagnetische rem uit Taiwan.
- Volledig automatische spanningsregelaar
-Balancerollerdie gebruikt wordt om de materiaaldichtheid aan te passen
|
| Snijgedeelte |
- Keuze tussen scheer- of schijfscherp
- Disc Cutter Assembly nemen de cam zelfvergrendeling
- Snijmachine met verstelbare en verplaatsbare bladbasis.
- Meterteller.
-NIP-rollerwelke controller door de hoofdmotor.
|
| Verwijderingssectie |
- 3 ̊ luchtverruimende omwikkelingsassen
- Centrum Rewinding technologie
-Drukarm
- Elektromagnetische koppeling uit Taiwan.
|
| Controle-sectie |
- Innovatie PLC & HMI
- Alle parameters worden weergegeven op de monitor.
- Alle elektrische apparaten van Schneider.
|
| Afgesneden afvalrand |
- Randafvalblazer met uitwerpslang |
| Facultatief |
- 6' en 12' ontwikkelingsassen
- Een schachtloze ontwinding.
- Wrijvingsdifferentiële schacht voor terugspoelen.
- Ultrasone kantpositiebeheersing (EPC)
- Beveiliging voor het snijapparaat.
- Noodschakelaars op hoek 4.
|
