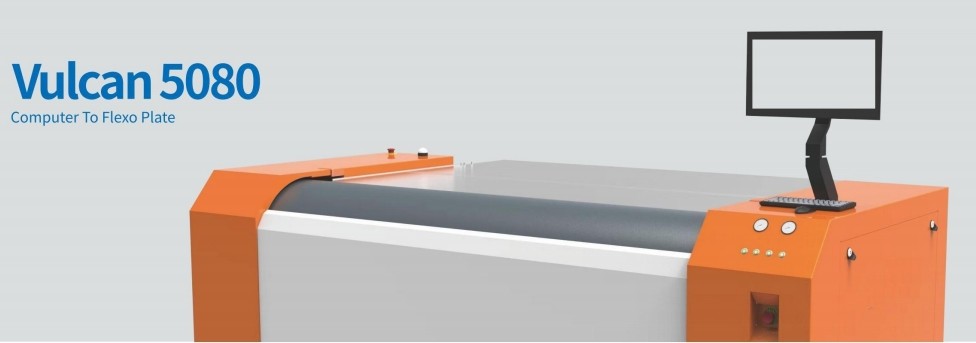

FL5080 Digitale computer CTP-machine Hoog energievermogen 256 kanalen LV technologie

Model: FL5080

Beschrijving:Digitale computer naar Flexoplate-beeldsetter CTP-machine; Een fullsize 50 inch * 80 inch Flexoplate-machine

Beschrijving

De FL5080 is ontworpen op basis van een hoogenergetische glasvezellaser en onafhankelijke besturing van 256 kanalen LV-technologie.In combinatie met laserafstandsopsporing en stemspiraalmotor dynamisch autofocusapparaatHet kan een nauwkeurige scherpstelling op het mediasubstraatoppervlak garanderen zonder rekening te houden met de variantie op het flexoplate-materiaal.

Kenmerken en technologie

Met behulp van een glasvezellaser met een hoog energievermogen is het bij 5080dpiit slechts 30 minuten nodig om een volledige beeldgrootte van een 50 inch x 80 inch plaat te maken.Het kan ook de productiviteit met 10% verhogen voor dringende behoeftenOp deze manier kan de klant de deadline van sommige dringende taken halen.

256 kanalen onafhankelijke modulatietechnologie stelt de laser in staat om te splitsen in 256 kanalen met controle van elk kanaal, wat de productiviteit aanzienlijk verhoogt.De laserspotvorm is een rechthoekig type dat een veel betere puntkwaliteit en prestaties van beelduitgang kan leveren.

De H256-laserkop maakt gebruik van een nieuw optisch vergrotingssysteem met een hoge vergrotingskracht om een optische resolutie van 5080 dpi te bereiken.

Bij 5080 dpi kan het een schuine of cirkelvormige lijn zo fijn als 15um afbeelden; voor verticale en horizontale lijnen kan het zo fijn zijn als 5um.Dit verhoogt de kleurtrouw met 30%.

Deze nieuwe generatie van Light Valve Device kan ook de resolutie verhogen tot 10160dpi. Bij deze superhoge resolutie is de laserspotgrootte 2,5umx2,5um en kan 5 of minder um-lijnen worden afgebeeld.

De LV-kop kan ook 2540 dpi output ondersteunen.de uitgangsmodus kan worden aangepast aan een dubbel lijnoverlappende blootstelling die de productiviteit aanzienlijk tot 150% kan verhogen.

Een stem spoel motor apparaat wordt gebruikt voor dynamische autofocus functie. Dit kan zorgen voor een nauwkeurige scherpstelling tijdens de blootstelling aan het niet-uniforme oppervlak van de flexo plaat.

Dubbele lijnen en drie lijnen die elkaar overlappen, kunnen de LAMS-ablatie mogelijk maken met een superieure beeldkwaliteit en efficiëntie voor de blootstelling van flexoplaten.

Instant temperatuurmonitoring en pre-kalibratie van de laserkop kunnen ervoor zorgen dat de laserblootstelling stabiel en betrouwbaar is.

Technische gegevens

Vierkante vs. ronde plek

Bij het gebruik van een ronde stip voor beeldvorming dient de diameter van de stipgrootte overeen te komen met de stipgrootte van het beeld. Bijvoorbeeld voor 5080dpi is de pixelgrootte van de stip 5umx5um, wat vergelijkbaar is met een vierkant.Dus als je een ronde lichtvlek met een diameter van 5 u gebruikt, kan het licht de vier hoeken van het vierkante gebied niet blootstellen. Om ervoor te zorgen dat de lichtvlek het volledige beeldpixelgebied kan blootstellen,De diameter van de ronde punt moet groter zijn dan de diagonale lengte van het vierkante gebiedDat is 7,07um, wat 1,414 keer de stipgrootte is zoals hieronder weergegeven.

Een plek met een diameter van 5 mm kan het volledige vierkante gebied niet blootstellen, terwijl een plek met een diameter van 7 mm ongewenste blootstelling veroorzaakt op sommige gebieden die elkaar overlappen.Dit creëert een onregelmatig beeld met een boogvormige rand.

Dus sommige optica-ontwikkelaars proberen de optimale diameter van de lichtvlek te selecteren in plaats van een 7,07um diameter te gebruiken.Er is nog steeds een gebrek aan kwaliteit..

Voor een rechthoekige stipvorm kan de ontwikkelaar een plek van 5umx5umum grootte kiezen die het volledige vierkante gebied volledig blootstelt zoals hieronder weergegeven.
