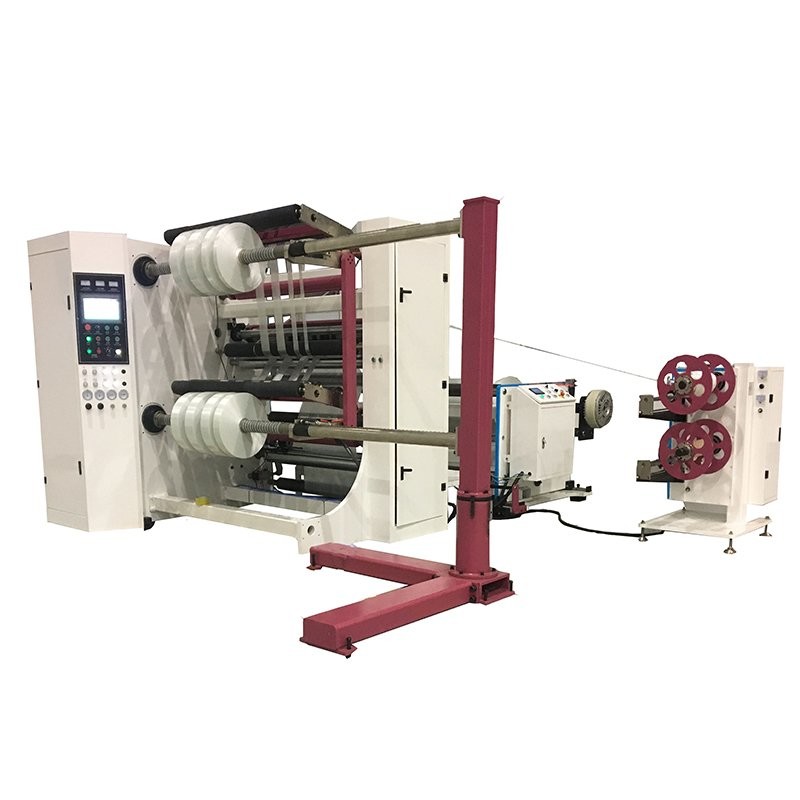

Multifunctioneel Document Broodje die en Machine met Ce-certificaat scheuren opnieuw opwinden
SLT1300F
EcooGraphix slt-1300F past voor het scheuren van divers ultra-groot type gerold materiaal, zoals plastic film (pvc, OPP, HUISDIER, CPP), document, glasdocument, aluminiumfoliedocument, aluminiumfolie, zelfklevende sticker, niet-geweven stoffen, en andere gerolde en materialen aan die scheuren opnieuw opwinden.
Eigenschappen
Hoofdparameters:
| Model | Jt-slt-1300F |
| Max. het Afwikkelen zich Breedte | 1300mm |
| Max. Afwikkelende Diameter | 1000mm |
| Max. Opnieuw opwindende Diameter | 800mm |
| Aanvaardbare Diktewaaier | 50-800gsm |
| Max. Machinesnelheid | 300m/min |
| Het afwikkelen van/het Opnieuw opwinden van Schacht | 3 ' ‚(76mm) Lucht uitbreidende schacht |
| Geschatte Macht | 18KW |
| Machinegewicht | 2500kg |
| Algemene Afmetingen (L*W*H) | 3600mm* 2400mm *2000mm |
| Toepassingsmateriaal |
|
Allerlei thermisch document, met inbegrip van faxdocument, kassadocument, ATM-medisch document, |
| Afwikkelende Sectie |
|
Ø de hydraulische Shaftless-Ontroller om 3 ' ‚6‘ te bevestigen ‚boort uit die gemakkelijker aan ladingsmateriaal Ø elektromagnetische Rem van Taiwan
|
| Het scheuren van Sectie |
|
Ø schijfsnijder Ø snijder met regelbare en beweegbare bladbasis.
|
| Het opnieuw opwinden van Sectie |
|
Van Ø 0,5“, 1“ of als uw verzoek Ø de oppervlakte die technologie opnieuw opwinden, het keurt verticale methode goed om het opnieuw opwindende broodje te drukken Ø elektromagnetische Koppeling van Taiwan
|
| Controlerende Sectie |
|
Ø PLC & HMI van Siemens van Duitsland Ø alle parameters worden getoond op de monitor
|
| In orde gemaakt Afval |
|
Ø het keurt luchtventilator goed om afvalmateriaal weg te blazen, is de macht van de luchtventilator 0.75kw.
|
| Facultatief |
|
| Afwikkelende sectie |
-3“ (76mm) lucht die opnieuw opwindend schacht uitbreiden zich - Hydraulisch automatisch lift-omhooggaand ladingssysteem - Ultrasone correctie om de zeer hoge precisie te krijgen - Elektromagnetische Rem van Taiwan - Volledig automatisch spanningscontrolemechanisme - Breng Rol in evenwicht die gebruikte om de Materiële Strakheid aan te passen |
| Het scheuren van Sectie |
- Keuzen van Scheermessnijder of Schijfsnijder - De Assemblage van de schijfsnijder keurt de zelfsluitende goed - Snijder met regelbare en beweegbare bladbasis. - Meterteller - KNIJP Rol die controlemechanisme door hoofdmotor. |
| Het opnieuw opwinden van Sectie |
-3“ lucht die opnieuw opwindend schachten uitbreiden zich - Centrum die technologie opnieuw opwinden - Drukwapen - Elektromagnetische Koppeling van Taiwan |
| Controlerende Sectie |
- PLC & HMI van Inovance - Alle parameters worden getoond op de monitor - Laag voltageelektrische apparaten allen van Schneider |
| In orde gemaakte Afvalrand | - De Ventilator van het randafval met Uitwijzingsbuis |
| Facultatief |
-6“ en 12“ Afwikkelende schachten - Shaftless-type Afwikkelende Tribune. - Wrijving Differentiële Schacht voor het opnieuw opwinden. - Ultrasone de Positiecontrole van de typerand (EPS) - Veiligheidswacht voor het scheurende apparaat. - De noodsituatie schakelt hoek 4 van machine in. |
Hoe werkt de Multifunctionele Scheurende en Opnieuw opwindende Machine?
1. Het afwikkelen zich
Het afwikkelende stadium bestaat uit afwikkelt tribune waarop het ouderbroodje van document wordt geladen en beveiligd.
De tribune houdt het broodje over zijn centrale as en staat het toe om te roteren.
Onze document op zwaar werk berekende laadmachine heeft het vastklemmen mechanismen om het jumbodocument broodje in plaats te houden.
2. Het scheuren
Het snijmachinehoofd wordt samengesteld uit een reeks van het roteren om schijfsnijders of scheermessen en het doet het knipsel van het Web.
De gewenste spleetbreedten worden geplaatst manueel of automatisch afhankelijk van het type van machine die door de plaatsen van de messen op het snijmachinehoofd te variëren worden gebruikt.
De ronde schijfsnijders kunnen of roterende schijven of statisch zijn.
Het type van pneumatische snijders hangt van uw specificaties af. De reeksen van ronde schijf snijden het Web van document in wenselijke grootte.
De scherpe methode is scheerbeurtknipsel. Onderst-geplaatst om schijfsnijders werkt met een hogere ronde schijfsnijder. Zij werken en veroorzaken achter elkaar een schaar-als besnoeiing. Het veroorzaakt zeer schone besnoeiingen van zeer hoog - kwaliteit.
Het is belangrijk dat u ervoor zorgt dat de ronde schijfsnijders altijd zich goed plaatsten en richtten zijn. Dit moet vermijden hebbend ongelijke besnoeiingen. De botte ronde schijfsnijders zullen ook leiden tot ongelijke randen.

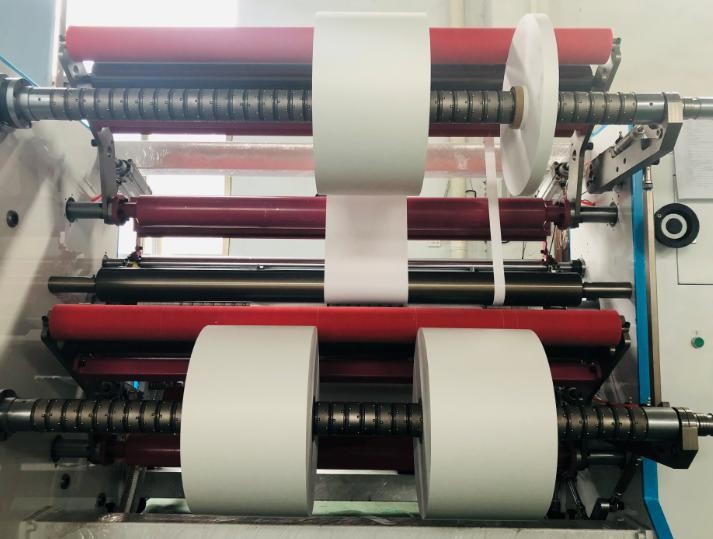

3. Het opnieuw opwinden
De spleten zijn rewound op kleinere kernen op opnieuw opwinden tribune aan de gewenste lengte of de diameter.
Dit komt van het snijmachinehoofd voor. Diverse factoren bepalen het type van spoel dat op een bepaalde voorwaarde moet worden gebruikt.
De rollen die na het snijmachinehoofd zijn houden de spleetsecties afzonderlijk. Dit is aangezien zij het winden ingaan en het blad verhinderen afwisselend te weven. Dit komt tussen aangrenzende broodjes in de broodjesreeks voor.
De op zwaar werk berekende het leegmaken machine is uitgerust met een automatisch hydraulisch jumborek van de broodjeslading. De ladingscapaciteit is tot 3 ton.
Het controlemechanisme van de randpositie op de op zwaar werk berekende machine wordt geïnstalleerd helpt het Webmateriaal aan het scheurende deel keurig leiden dat.
