800x580mm Snijmachine 7000SHIPPING EN BEHANDELING van de Blad de Ontdoende van Matrijs

 800x580mm velgrootte stansen Stansmachine

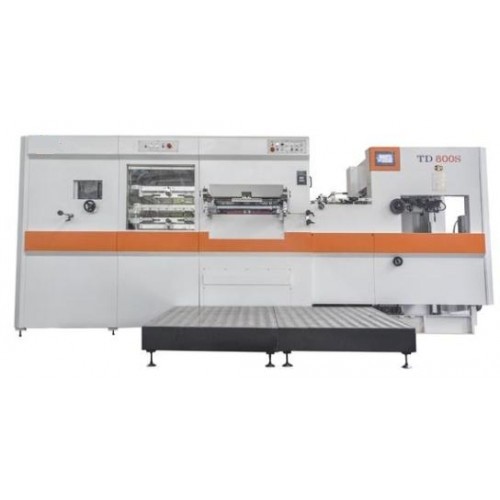

De volledig automatische stansmachine TD800S is het nieuwste product van de T-serie van Yawa. 7 sets grijperbalken met grijpers gemaakt van lichtgewicht en duurzame aluminiumlegering met ultraharde coating en geanodiseerde afwerking zorgen voor nauwkeurige en consistente papierregistratie.

//  //  //   Specificatie  //  //  //

​

Model
ECOO-TD800S

Max. velgrootte (mm)
800 x 58

Min. velgrootte (mm)
310 x 310

Max. stansgrootte (mm)
790 x 570

Min. grijpermarge (mm)
8

Hoogte snijregels (mm)
23.8

Binnenframegrootte (mm)
940 x 610

Materiaalbereik
Karton: 800-2000 g/m² B-golf

Max. druk (N)
200T

Max. stanssnelheid
7000s/u

Hoogte toevoerstapel (mm)
1300

Hoogte afvoerstapel (mm)
1000

Geluidsniveau
≤ 85dB(A)

Hoofdmotor (kW)
7.5

Totaal vermogen (kW)
15

Gewicht machine (T)
14.5

Totale afmetingen (mm)
4900 x 2000 x 2000


//  //  //   Details  //  //  //

♥  Toevoereenheid

• Stapelbak met handvat voor handmatige zijdelingse correctie van de stapel tijdens productie

• Stream-voedsysteem met een hoogste snelheid van 120 vellen per minuut

• 2 zuignappen elk voor het optillen van papier, 2 zuignappen voor het verplaatsen van papier

• Hoogte en hoek van zuigkoppen zijn eenvoudig verstelbaar

• Elektronische veiligheidsvoorzieningen voorkomen dat de toevoerstapel te hoog oploopt

• Micro-instelling is beschikbaar voor transversale positionering van de stapeltafel

• Precisie dubbelvelsdetector

• Eenvoudige omwisseling van trek- en zijgeleiders door simpelweg een bout te draaien zonder de complete zijgeleider te hoeven verwijderen en vervangen

• 2 voorste geleiders met micro-instelling en de zijgeleider is verstelbaar met een handwiel

• Foto-elektrische detector met automatisch stopsysteem op de toevoertafel bij papierstoring

• Aparte aandrijfregelingen van de toevoereenheid en de hoofd machine voor eenvoudige voorbereiding

• PLC en elektronische nokken voor timingregeling

♣  Stansunit

• Hoofdmotor geregeld door Schneider inverterbesturing

• Micro-instelling van snijkracht door wormwiel aangedreven door motor en geregeld door touchscreen

• De drukprecisie kan oplopen tot 0,01 mm

• Krukas gemaakt van 40Cr staal

• Machineframes gemaakt van Q235-A staal, bovenste en onderste platen gemaakt van QT60 nodulair gietijzer met harsgecoate zand met Meehanite Die Cast Iron Technology

• Stansframe omkeerapparaat

• Overbelastingsbeveiliging met momentsleutel voor de hoogste veiligheid van operator en apparatuur

• Na lange looptijdtest en geleverd in paren, hoofd grijper, ketting van Subaki, Japan

• Hoog drukindex aandrijfsysteem voor besturing van grijperbalk positionering

• Pneumatische vergrendeling en ontgrendeling van stansframe

• Centerline systeem voor snelle jobwisseling

*   Ontributed Unit

• 3-actie bewegingsstructuur met bovenste, middelste en onderste ontributed frame om het wisselen van de stans te vergemakkelijken

• Ontributed pinnen of mannelijke/vrouwelijke stans kunnen worden gebruikt voor verschillende ontributed klussen

• Match met het centerline registratiesysteem in de stanssectie, hetzelfde systeem is ook van toepassing op het ontributed systeem om de omsteltijd te minimaliseren. Nauwkeurige positionering kan de productie-efficiëntie verhogen

• De op/neer beweging van het bovenste ontributed frame wordt geregeld door een motor, wat de aanpassing vergemakkelijkt

♠  Afvoerunit

• Veiligheidsfoto-elektrische apparaten voorkomen overmatig stijgen en dalen van de afvoerpapierstapel

• Verstelbare drukborstel helpt bij het lossen van papier uit de grijpers en het stapelen van papier

• Hoog stapelontwerp tot 1020 mm

• Automatische hulpbandtafel beschikbaar voor non-stop afvoer

• Toevoerbeweging en snelheidsregeling kunnen worden aangepast in de afvoerunit

//  //  //   Voordelen  //  //  //

1) Transmissie van de hoofdeenheid maakt gebruik van geïmporteerde A/C frequentieomvormerbesturing, opstarten en stoppen van de machine worden geregeld met behulp van geïmporteerde luchtkoppeling.

2) De werking van de gehele machine wordt geregeld door PLC. Interface touchscreen voor het monitoren van de machineconditie, foutmeldingen en hunbijbehorende oplossingsmethoden. Dit is gebruiksvriendelijker.

//  //  //   Toepassing  //  //  //

TD800S automatische stansmachine, ook wel kartonnen stansmachine genoemd. Dit model is speciaal voor het snijden van vele soorten etiketten.

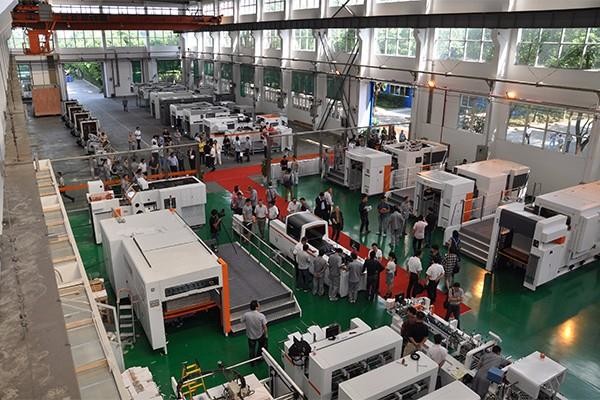

//  //  //   Productie en Verpakking  //  //  //

Van productie tot levering, we besteden veel aandacht aan elk detail om de goede productkwaliteit en service aan klanten te garanderen.

//  //  //   Certificaten  //  //  //

//  //  //   FAQ  //  //  //

 V1: Wat zijn uw belangrijkste producten?

 A: Onze belangrijkste producten zijn de Prepress 4up en 8up Online/Offline Thermal CTP, CTCP, VLF CTP, Flexo CTP, Processor, Offsetplaten, Offsetinkten, Offsetdrukplaten, Postpress Verpakkingsapparatuur enzovoort.

 U kunt de apparatuur en verbruiksartikelen in één keer krijgen en u hoeft zich geen zorgen te maken over de after-sales service van ons bedrijf.


 V2: Waar is uw fabriek?

 A: Onze CTP-processor machinefabriek is in Shanghai, u bent van harte welkom om onze fabriek te bezoeken!


 V3: Is er een certificering voor uw CTP-processor?

 A: Ja, al onze machines zijn gecertificeerd door SGS en CE.


 V4: Kunt u ook de Workflow en RIP leveren?

 A: Ja, we kunnen de Workflow Brainnew en RIP Compose V12 leveren.


 V5: Hoe zit het met de installatie en technische ondersteuning na verkoop?

 A: Onze ingenieur kan helpen met de installatie en de nodige training geven. De koper dient de retourvliegtickets, servicekosten en lokale accommodatiekosten te dragen. Bij problemen of vragen staan we 7x24 uur tot uw beschikking. Onder onze grote hoeveelheid CTP-installaties wereldwijd, zijn er ook veel eindgebruikers (drukkers) die de CTP-producten rechtstreeks van EcooGraphix China hebben gekocht en het technische serviceteam van EcooGraphix ondersteunt deze installaties op afstand met regelmatige onsite bezoeken.

 Deze eindgebruikers drukkers draaien allemaal de CTP-systemen met volledige tevredenheid vanwege onze robuuste kwaliteit, naadloze externe service, grondige training en onderhoud. Als u een drukker bent die overweegt rechtstreeks bij EcooGraphix China te kopen, zijn er geen problemen met installaties, training en after-sales service. Wij garanderen uw tevredenheid.
