800×580 mm plaatstripslijpmachine 7000S/H

 800×580mm velformaatsnijden Die-snijmachine

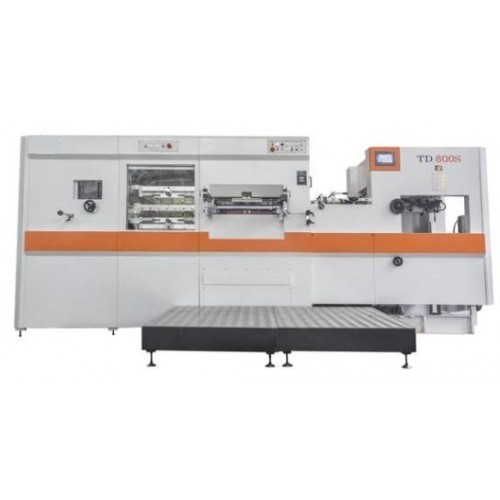

De TD800S volautomatische stansmachine is het nieuwste product van de T-serie van Yawa. 7 sets van grijperbalken met grijpers gemaakt van lichtgewicht en duurzame aluminiumlegering met ultraharde coating en geanodiseerde afwerking zorgen voor nauwkeurige en consistente papierregistratie.

//  //  //   Specificatie  //  //  //

​

Model
ECOO-TD800S

Max. velformaat (mm)
800 × 58

Min. velformaat (mm)
310 × 310

Max. stansformaat (mm)
790 × 570

Min. grijpermarge (mm)
8

Hoogte snijregels (mm)
23.8

Binnenframe maat (mm)
940 × 610

Materiaalbereik
Karton: 800-2000g/m² B-golf

Max. druk (N)
200T

Max. stanssnelheid
7000s/u

Hoogte toevoerstapel (mm)
1300

Hoogte afvoerstapel (mm)
1000

Geluidsniveau
≤ 85dB(A)

Hoofdmotor (kW)
7.5

Totaal vermogen (kW)
15

Gewicht machine (T)
14.5

Totale afmetingen (mm)
4900 × 2000 × 2000


//  //  //   Details  //  //  //

♥  Toevoereenheid

• Stapelbak met handvat voor handmatige zijdelingse correctie van de stapel tijdens productie

• Stream-voersysteem met een hoogste snelheid van 120 vellen per minuut

• 2 zuignappen voor het optillen van papier, 2 zuignappen voor het verplaatsen van papier

• Hoogte en hoek van zuigkoppen zijn eenvoudig verstelbaar

• Elektronische veiligheidsvoorzieningen voorkomen dat de toevoerstapel te hoog oploopt

• Micro-aanpassing is beschikbaar voor transversale positionering van de stapeltafel

• Precisie dubbelveldetectie

• Eenvoudige omwisseling van trek- en duwzijgeleiders door simpelweg een bout te draaien zonder de complete zijgeleider te hoeven verwijderen en vervangen

• 2 voorste geleiders met micro-aanpassing en de zijgeleider is verstelbaar met een handwiel

• Foto-elektrische detector met automatisch stopsysteem op de toevoertafel bij papierstoring

• Aparte aandrijfregelingen van de toevoereenheid en de hoofd machine voor eenvoudige instelling

• PLC en elektronische nokken voor timingregeling

♣  Stansunit

• Hoofdmotor geregeld door Schneider inverterbesturing

• Micro-aanpassing van de snijkracht door wormwiel aangedreven door motor en geregeld door touchscreen

• De drukprecisie kan oplopen tot 0,01 mm

• Krukas gemaakt van 40Cr staal

• Machineframes gemaakt van Q235-A staal, bovenste en onderste platen gemaakt van QT60 nodulair gietijzer met harsgecoate zand met Meehanite Die Cast Iron Technology

• Omkeerapparaat voor snijframe

• Overbelastingsbeveiliging met momentslimiter voor de hoogste veiligheid van operator en apparatuur

• Na lange looptijdtests en geleverd in paren, hoofd grijper, ketting van Subaki, Japan

• Hoogdrukindex aandrijfsysteem voor besturing van grijperbalk positionering

• Pneumatische vergrendeling en ontgrendeling van het snijframe

• Centerline systeem voor snelle jobwisseling

*   Ontbraamunit

• 3-actie bewegingsstructuur met bovenste, middelste en onderste ontbraamframe om het wisselen van de stans te vergemakkelijken

• Ontbraampennen of mannelijke/vrouwelijke stans kunnen worden gebruikt voor verschillende ontbraamklussen

• Match met het centerline registratiesysteem in de stanssectie, hetzelfde systeem is ook van toepassing op het ontbraamsysteem om de omsteltijd te minimaliseren. Nauwkeurige positionering kan de productie-efficiëntie verhogen

• De op- en neergaande beweging van het bovenste ontbraamframe wordt geregeld door een motor, wat de aanpassing vergemakkelijkt

♠  Afvoereenheid

• Veiligheidsfoto-elektrische apparaten voorkomen overmatig stijgen en dalen van de afvoerpapierstapel

• Verstelbare drukborstel helpt bij het lossen van papier uit de grijpers en het stapelen van papier

• Hoog stapelontwerp tot 1020 mm

• Automatische hulpbandtafel beschikbaar voor non-stop afvoer

• Toevoerbeweging en snelheidsregeling kunnen worden aangepast in de afvoereenheid

//  //  //   Voordelen  //  //  //

1) Transmissie van de hoofdeenheid maakt gebruik van geïmporteerde A/C frequentieomvormerregeling, starten en stoppen van de machine worden geregeld met behulp van geïmporteerde luchtkoppeling.

2) De werking van de gehele machine wordt geregeld door PLC. Interface touchscreen voor het monitoren van de machineconditie, foutmeldingen en hunbijbehorende oplossingsmethoden. Dit is gebruiksvriendelijker.

//  //  //   Toepassing  //  //  //

TD800S automatische stansmachine, ook wel kartonnen stansmachine genoemd. Dit model is speciaal voor het snijden van vele soorten etiketten.

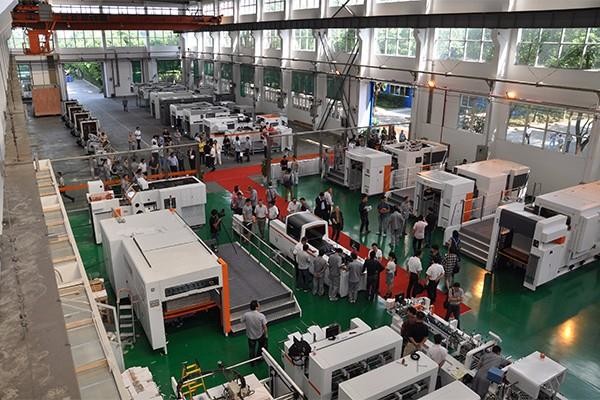

//  //  //   Productie en Verpakking  //  //  //
