Het online Thermische Document die van ATM POS en Lijnmachine scheuren opnieuw opwinden
Ecoo-T1400FA

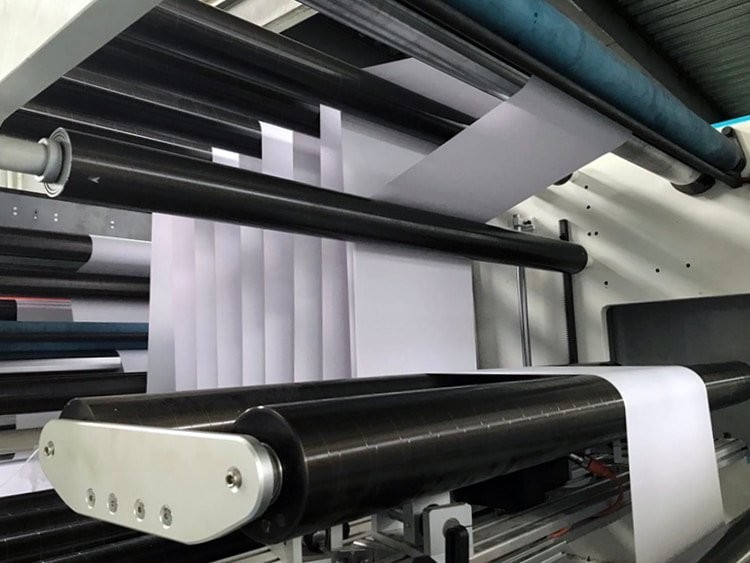

EcooGraphix t-1400FA past voor het scheuren van divers ultra-groot type gerold materiaal, zoals plastic film (pvc, OPP, HUISDIER, CPP), document, glasdocument, aluminiumfoliedocument, aluminiumfolie, zelfklevende sticker, niet-geweven stoffen, en andere gerolde en materialen aan die scheuren opnieuw opwinden.
1. Eigenschappen
1) PLC van SIEMENS het het controlesysteem en touche screen, worden alle parameters getoond op de monitor. Enkel automatisch loopt de opstelling de broodjesdiameter, materiële dikte, aanvankelijke spanning, de machine.
2) Systeem van de Shaftless is het hydraulische lading, Max. ladingscapaciteit 3 ton.
3) 20Kg/m2 elektromagnetische rem voor het afwikkelen van spanningscontrole.
4) CNC verwerkt & thermische behandelings het paneel van de steunpuntmuur, geen misvorming.
5) De afwikkelende sectie rust met richting uit de regelbare in evenwicht brengende rol, rol zelf verzekert die strakke aanraking met geheel Web houden.
6) Dynamische/statische in evenwicht brengende transmissierollen.
7) De hogere cirkelmessen worden bevestigd door schroeven, en de lagere cirkelmessen worden bevestigd door aluminiumverbindingsstuk, zou de scherpe precisie kunnen worden gewaarborgd.
8) Automatische tucker plooit de staart, geschikt voor snel breng het opnieuw opwinden teweeg.
9) De sensor van de ladingscel & het automatische spanningscontrolemechanisme verzekeren constante spanning.
10) De automatische meterteller, wanneer vooraf ingestelde lengte bereikt, machine houdt automatisch op.

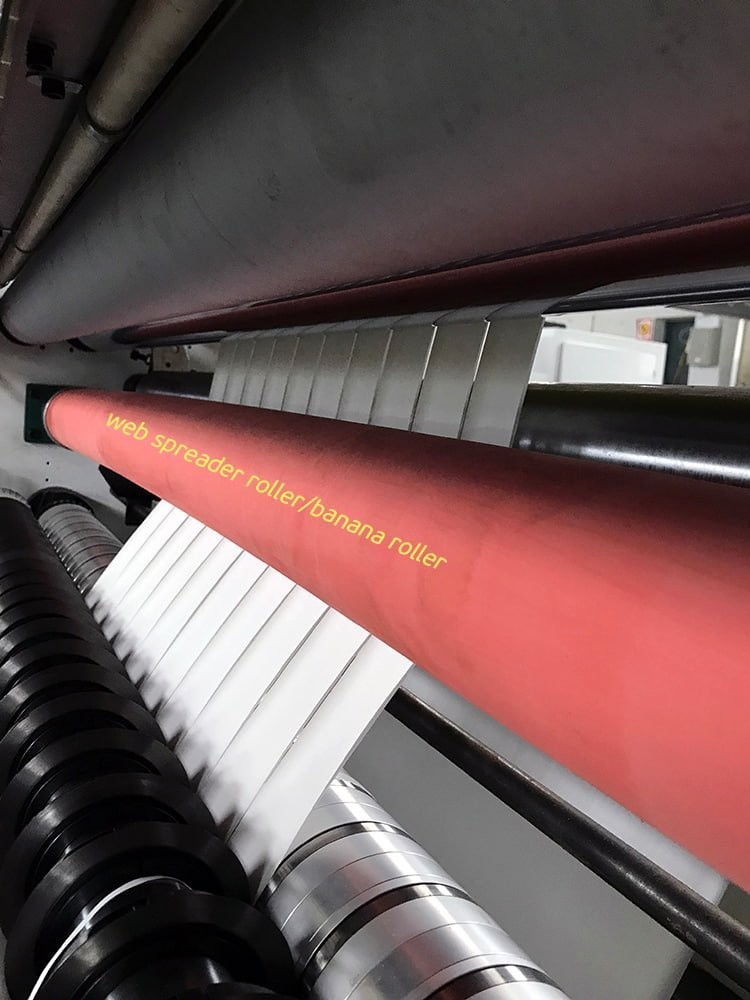

11) Het overlappende probleem zou met banaanrol kunnen worden vermeden.
12) Uitgerust met noodsituatieschakelaar.
13) Digitale de camerasensor of fotocel van CCD voor Web het leiden.
2. Hoofdparameters:
| Model | Ecoo-1400FA |
| Max. Bovenliggende websitebreedte | 1400mm |
| Max. Bovenliggende websitediameter | 1200mm |
| Max. Opnieuw opwindende Diameter | 300mm |
| Min. Spleetbreedte | 15mm |
| Max. Machinesnelheid | 300m/min |
| Torsie | 100Nm |
| Afwikkelend Type | 3“ lucht uitbreidende schacht |
| Het opnieuw opwinden van Schacht | 0,5“, 1“ zijn beschikbaar (of als uw verzoek) |
| Macht | 20KW |
| Voltage | 3 fase, 380V, 50Hz |
| Gewicht | 4000kg |
| Afmeting | 5500*2200*1880mm |
| Toepassingsmateriaal |
|
Allerlei thermisch document, met inbegrip van faxdocument, kassadocument, ATM-medisch document, |
| Afwikkelende Sectie |
|
Ø de hydraulische Shaftless-Ontroller om 3 ' ‚6‘ te bevestigen ‚boort uit die gemakkelijker aan ladingsmateriaal Ø elektromagnetische Rem van Taiwan
|
| Het scheuren van Sectie |
|
Ø schijfsnijder Ø snijder met regelbare en beweegbare bladbasis.
|
| Het opnieuw opwinden van Sectie |
|
Van Ø 0,5“, 1“ of als uw verzoek Ø de oppervlakte die technologie opnieuw opwinden, het keurt verticale methode goed om het opnieuw opwindende broodje te drukken Ø elektromagnetische Koppeling van Taiwan
|
| Controlerende Sectie |
|
Ø PLC & HMI van Siemens van Duitsland Ø alle parameters worden getoond op de monitor
|
| In orde gemaakt Afval |
|
Ø het keurt luchtventilator goed om afvalmateriaal weg te blazen, is de macht van de luchtventilator 0.75kw.
|
| Facultatief |
|
| Afwikkelende sectie |
- 3“ (76mm) lucht die opnieuw opwindend schacht uitbreiden zich - Hydraulisch automatisch lift-omhooggaand ladingssysteem - Ultrasone correctie om de zeer hoge precisie te krijgen - Elektromagnetische Rem van Taiwan - Volledig automatisch spanningscontrolemechanisme - Breng Rol in evenwicht die gebruikte om de Materiële Strakheid aan te passen |
| Het scheuren van Sectie |
- Keuzen van Scheermessnijder of Schijfsnijder - De Assemblage van de schijfsnijder keurt de zelfsluitende goed - Snijder met regelbare en beweegbare bladbasis. - Meterteller - KNIJP Rol die controlemechanisme door hoofdmotor. |
| Het opnieuw opwinden van Sectie |
- 3“ lucht die opnieuw opwindend schachten uitbreiden zich - Centrum die technologie opnieuw opwinden - Drukwapen - Elektromagnetische Koppeling van Taiwan |
| Controlerende Sectie |
- Inovanceplc & HMI - Alle parameters worden getoond op de monitor - Laag voltageelektrische apparaten allen van Schneider |
| In orde gemaakte Afvalrand | - De Ventilator van het randafval met Uitwijzingsbuis |
| Facultatief |
- 6“ en 12“ Afwikkelende schachten - Shaftlesstype Afwikkelende Tribune. - Wrijving Differentiële Schacht voor het opnieuw opwinden. - Ultrasone de Positiecontrole van de typerand (EPS) - Veiligheidswacht voor het scheurende apparaat. - De noodsituatie schakelt hoek 4 van machine in. |
