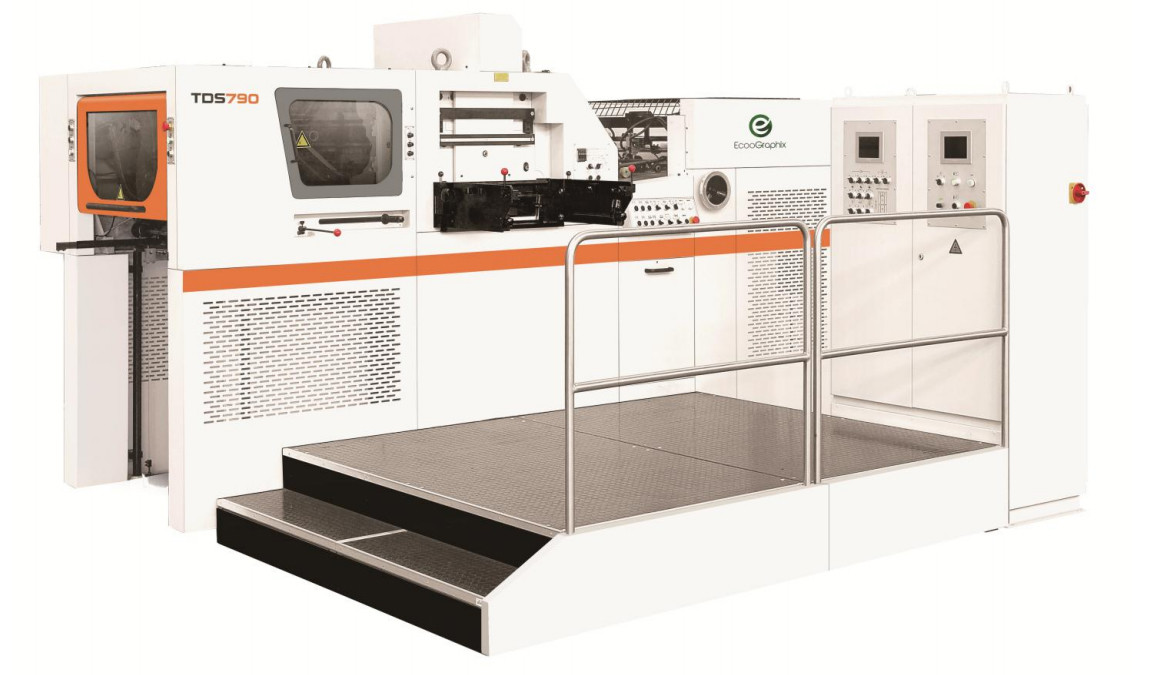

AutomatischOnline stansmachineMet thermische foliedruk TDS790
Korte introductie
TDS790automatische stans- en foliedrukmachineisbestond uit een voedingseenheid, hoofdeenheid en aflevereenheid. Non-stop aanvoer en levering, een elektrisch besturingssysteem is bij de machine verkrijgbaar. De invoegeenheid, voorstapeling, stripeenheid, BECKER-pomp en thermische embossing zijn allemaal voor u opties. Het wordt gebruikt voor het automatisch stempelen van rolmateriaal, na het afdrukken, lamineren.
Sollicitatie
Geschikt voor de productie van papieren dozen, papieren bekers, inpaketiketten, kartonnen reliëfs, draagbare papieren zakken, papieren omslagen, PVC, diverse kunststoffen, enz.
Specificaties
ModelTDS790
Max. Bladgrootte (mm) 790×560
Min. Bladgrootte (mm)310×210
Max. Stansgrootte (mm) 760×520
Max. Stempelgrootte (mm)760×525
Binnenachtervolgingsgrootte (mm)780×530
Hoogte van snijregels (mm)23.8
Afstand tussen degels (mm) 51,5
Max. Druk (N)120×104
VoorraadbereikMin. Vel 90g/m2, karton 157-2000g/m2, E, B fluit
Min. Grijpermarge (mm) 6
Max. Machinesnelheid (s/u) 5500
Max. Stempelsnelheid (s/u)5000
De dikte van de stempelplaat (mm) 5 (Optioneel 4+1)
Longitudinale voedingsschachten3
Transversale voedingsschachten2
Voedende stapelhoogte (mm)1200
Levering stapelhoogte (mm) 950
Elektrisch verwarmingssysteem8 Zones
Min. Foliebreedte (mm) 40
Foliespoelkern (mm)25(1'') 76(3'')
Nominaal vermogen (kW)26
Luchttoevoer0,8-1,0 MPa, ≥0,6 m³/min
Algemene afmeting (mm) 3855×3650×2210
Gewicht van machine (kg)8500
| Model |
TDS790 |
| Max. Bladgrootte (mm) |
790×560 |
| Min. Bladgrootte (mm) |
310×210 |
| Max. Stansgrootte (mm) |
760×520 |
| Max. Stempelgrootte (mm) |
760×525 |
| Binnenachtervolgingsgrootte (mm) |
780×530 |
| Hoogte van snijregels (mm) |
23.8 |
| Afstand tussen degels (mm) |
51,5 |
| Max. Druk (N) |
120×104 |
| Voorraadbereik |
Min. Vel 90g/m2, karton 157-2000g/m2, E, B fluit |
| Min. Grijpermarge (mm) |
6 |
| Max. Machinesnelheid (s/u) |
5500 |
| Max. Stempelsnelheid (s/u) |
5000 |
| De dikte van de stempelplaat (mm) |
5 (Optioneel 4+1) |
| Longitudinale voedingsschachten |
3 |
| Transversale voedingsschachten |
2 |
| Voedende stapelhoogte (mm) |
1200 |
| Levering stapelhoogte (mm) |
950 |
| Elektrisch verwarmingssysteem |
8 Zones |
| Min. Foliebreedte (mm) |
40 |
| Foliespoelkern (mm) |
25(1'') 76(3'') |
| Nominaal vermogen (kW) |
26 |
| Luchttoevoer |
0,8-1,0 MPa, ≥0,6 m³/min |
| Algemene afmeting (mm) |
3855×3650×2210 |
| Gewicht van machine (kg) |
8500 |
Detail
♥ Grijperstang
Door gebruik te maken van een zeer sterke aluminiumlegering om het uithoudingsvermogen te verlengen en het gewicht te verlichten, is het ontwerp vooral geschikt voor dun papier.
♣ Versnellingsbakkoppeling
Het intermitterende systeem beschermt de machine tegen overbelasting en het koppeloverdrachtsysteem maakt gebruik van het kogelvullende groefontwerp. Het asymmetrische ontwerp kan de kracht perfect overbrengen en ook na overbelasting gemakkelijk worden gereset.
Belangrijkste kenmerken
1) De aandrijving van de hoofdunit maakt gebruik van AC-inverterbesturing. De luchtkoppeling wordt geïmporteerd voor het lopen en pauzeren van de machine.
2) Microprocessor bestaande uit PLC en programma om de werking van de hele machine te controleren. Meer visuele schets plus woordprobleemindicaties op het aanraakscherm op de hoofdeenheid, zodat u problemen in de kortst mogelijke tijd kunt opsporen en de stilstand van de machine kunt beperken.
Stansen sectie
· Precisie-aandrijfsysteem met wormwiel-krukas zorgt voor een soepele en dynamische beweging van de onderste plaat
· Bovenplaat voor precisie-briefpapier
· Chase-vergrendeling met de hand
· Hoogwaardige aandrijfketting met grijpstang
· State-of-the-art aandrijfsysteem met 2 nokkenindexgrijperstangen voor een soepele en nauwkeurige intermitterende beweging van de grijperstang
Foliedruksysteem
· Vijf servomotoraangedreven folietrekschachten, elk individueel programmeerbaar voor korte stap en lange foliestap 3 assen in lengterichting; 2 assen in dwarsrichting
· Stempelconsole met industriële pc, Pro-Face touchscreen en 6 thermometers voor folie-instelling en temperatuurregeling met timer voor voorverwarmen van de machine
· Verwarmingsbasis met 6 verwarmingszones, elke temperatuur afzonderlijk instelbaar
· Waarschuwingssysteem voor folielengte
Produceren en verpakken
Van productie tot levering, we maken alle details zeer zorgvuldig om de goede productkwaliteit en service aan klanten te garanderen.
Certificaten
Veelgestelde vragen
|
Q1: Wat zijn uw belangrijkste producten?
A:Onze belangrijkste producten zijn de prepress 4up en 8up online/offline thermische CTP, CTCP, VLF CTP, Flexo CTP, processor, offsetplaten, offsetinkten, offsetdrukdekens, postpressverpakkingsapparatuur enzovoort.
U kunt de apparatuur en verbruiksartikelen in één krijgen en u hoeft zich geen zorgen te maken over de after-sales service van ons bedrijf.
|
|
Q2: Waar is uw fabriek?
A:Onze CTP-processormachinefabriek bevindt zich in Shanghai, u bent van harte welkom om onze fabriek te bezoeken!
|
|
Vraag 3: Bestaat er een certificering voor uw CTP-processor?
A:Ja, al onze machines zijn gecertificeerd door SGS en CE.
|
|
Vraag 4: Kunt u ook de Workflow en RIP leveren?
A:Ja, wij kunnen de Workflow Brainnew en RIP Compose V12 leveren.
|
|
Vraag 5: Hoe zit het met de ondersteuning voor installatie en after-sales technici?

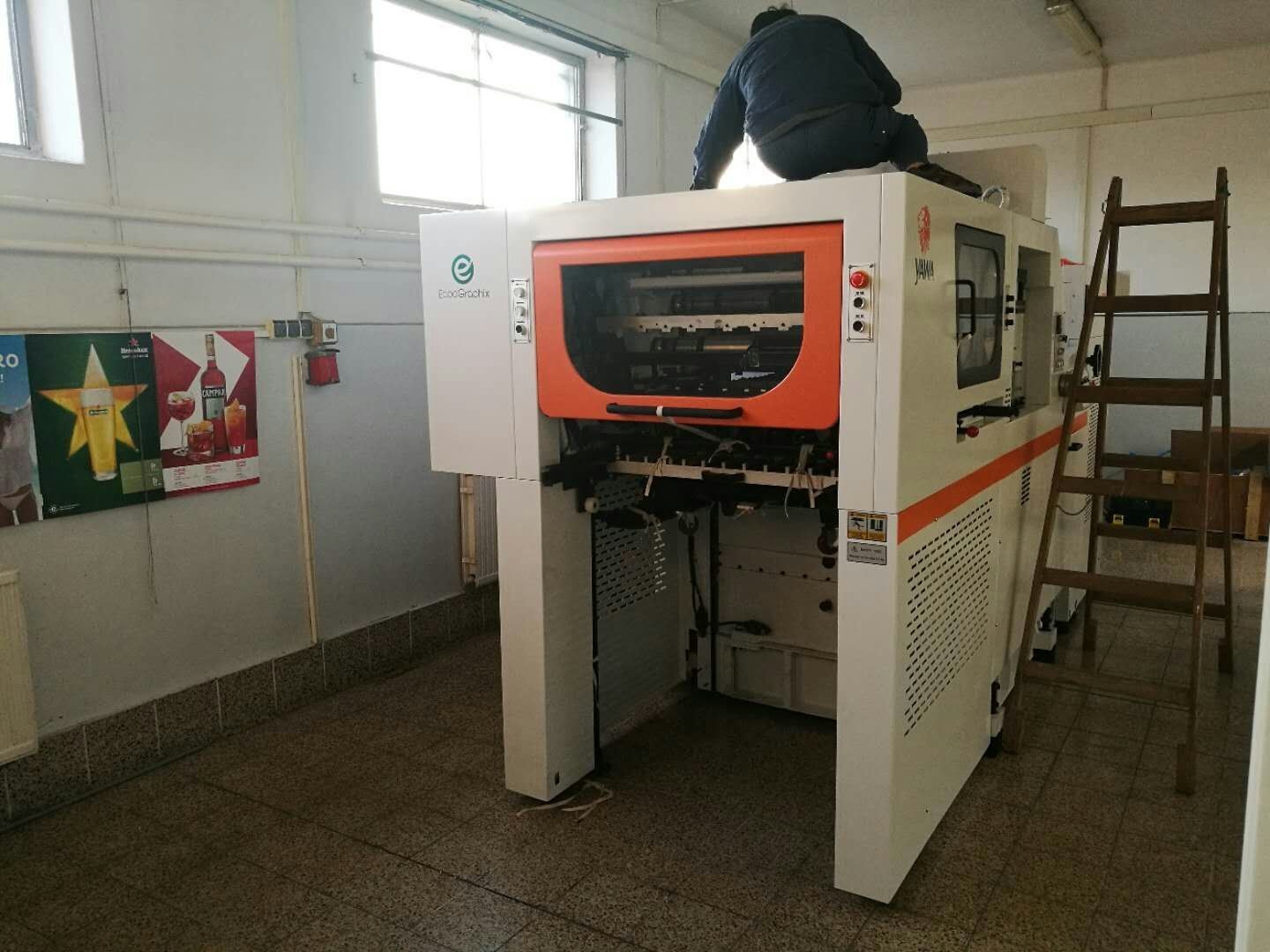

A:Onze ingenieur kan komen helpen bij de installatie en de nodige training verzorgen. De koper dient rekening te houden met de retourvluchten, de servicekosten en de lokale accommodatiekosten. Bij problemen of vragen staan wij 7×24 uur tot uw beschikking. Onder ons grote aantal CTP-installaties wereldwijd bevinden zich ook veel eindgebruikers (printers) die de CTP-producten rechtstreeks van EcooGraphix China hebben gekocht en het technische serviceteam van EcooGraphix ondersteunt deze installaties op afstand met regelmatige bezoeken ter plaatse.
Deze eindgebruikersprinters draaien allemaal naar volle tevredenheid de CTP-systemen dankzij onze robuuste kwaliteit, naadloze service op afstand, gedegen training en onderhoud. Als u een drukker bent en overweegt rechtstreeks bij EcooGraphix China aan te schaffen, hoeft u zich geen zorgen te maken over installaties, training en after-sales service. Wij garanderen uw tevredenheid.
|
