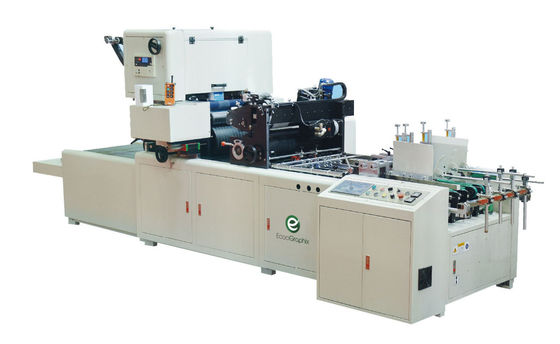

De automatische venster het werpen machine is voor vensterdoos en kartondoos. Het is het meest geavanceerde technologietype van venster herstellend machine die met hoge precisie, hoge stabiliteit en gemakkelijke verrichting voorkomen. Het kan met karton, het document van de kartonraad, zoals giftvakje, speelgoeddoos, overhemdsvakje, melkvakje en zo, van non-stop voeder aan nauwkeurig knipsel behandelen. De belangrijkste machine bestaat uit 5 delen: voeder, plaatsend deel, het lijmen, het werpen, levering.
Wij gebruiken meer dan 90%-de invoerdelen, zoals Amerikaanse ecer-Macht voederriem, de Ketting van Japan, lagers en Photoelcetric-de schakelaar, de Schakelaar van Duitsland Schneider, de aanraking s van Taiwan creen en PLC.
Rechts-600 de machine van het Vensterflard
| Max. Bladgrootte (W*L) | 520mm*600mm |
| Min. Bladgrootte (W*L) | 80mm*100mm |
| Max Window-grootte (W*L) | 400mm*400mm |
| Min. Venstergrootte (W*L) | 30mm*45mm |
| Document dikte | Karton: 200gr/m ² ~~2000gr/m ² van golfkarton: van dikte micro-flute~6mm |
| Filmdikte | 0.03-0.2um |
| Filmmateriaal | HUISDIER, PVC, PP, OPP, PE OF DOCUMENT |
| Nauwkeurigheid | (weggegaan/juist) ±0.5mm (bovenkant/bodem) ±1mm |
| Machineafmeting | 4500mm*1500mm*1700mm |
| Machinegewicht | 3300kg |
| Hoofdmotormacht | 3kw |
| De Macht van de lijmrol | 0.09kw |
| De macht van de leveringsmotor | 0.37kw |
2. Details
a. Het lijmen van sectie
Het lijmen van sectie bestaat uit de de chroom geplateerde lijmrol, plaat van de lijmscheiding, de zijgids en het lijmen van vorm
De het lijmen sectie kan gemakkelijk voor het plaatsen en het schoonmaken worden teruggetrokken
De plaat van de lijmscheiding is regelbaar om de hoeveelheid en het gebied van lijm te controleren
Als de machineeinden, de cilinder de lijmrol zullen opheffen en dan door een andere motor gedreven om het lekken van lijm te vermijden
De optie van pre-merk klaar lijst is beschikbaar. De exploitant kan opstelling de vorm buiten de machine
b. Positie en moeilijke situatie
De ophoudende sectie is uitgerust met onafhankelijke het verwarmen wielen voor het vouwen
Er is een onafhankelijke die cilinder door olie wordt verwarmd de gebogen plastic film af te vlakken
Uitgerust met hoek scherp die systeem door servo om de plastic film vlot te maken wordt gecontroleerd
Uitgerust met micro-aanpassing systeem
c. Voeder
Uitgerust met lager riem het voeden systeem, heeft de machine het opstapelen van opheffend systeem en riem opheffend systeem. Het kenmerk van het riem opheffende systeem is hoge snelheid die zo capaciteit verbeteren. Het kenmerk van het opstapelende opheffende systeem is dat de het voeden riem kan onophoudelijk worden in werking gesteld terwijl de dozen kunnen door stijgend/naar beneden het roerende goed gaan die opheffend systeem opstapelen. Dit opstapelende opheffende systeem is flexibel in geschikt om verschillende dozen te voeden zonder de dozen te krassen. Ons het voeden systeemontwerp is een vooruitgangstechnologie. De synchrone riemvoeder is uitgerust met zuigingssysteem. Bij de ketting het aanpassen sectie zijn er vier het voeden ketens.
Er is een het voeden poort bij de voeder die u toestaat om hoger spoor zonder extra hulpmiddel aan te passen. Dit hogere spoor wordt gemaakt van vlak staal en met het middendeel van het kader verbonden. Dit systeem is betrouwbaar wat de registratie van spoor verzekeren, zijn het karton en de ketting nauwkeurig. Zelfs wanneer er ernstige jam is, is de positie nauwkeurig en u kunt aan te passen micro-aanpassing gebruiken.
d. het werpen
De vakjes worden geleverd van de het lijmen sectie aan het venster herstellend sectie door zuiging. De zuiging wordt in werking gesteld individueel en door sensor geregistreerd. Wanneer er leeg blad is, zal de zuigingslijst dalen om het plakken van lijm op de riem te vermijden. De exploitant kan het volume van zuigingslucht volgens de grootte van het vakje aanpassen. De zuigingscilinder wordt gemaakt van speciaal materiaal. Het is vlot zodat de snelheid van het werpen hoog is en er geen kras op de plastic film zal zijn.
Wanneer de messencilinder rolt, het intercrosses met een andere vaste messenbar en vandaar het snijden van de plastic film zoals „schaar“. De snijkant is vlak en vlot. De messencilinder is met het regelbare blazen of het zuigingssysteem om de plastic film te verzekeren is nauwkeurig hersteld op het venster van de doos.
e. levering
De riem bij de leveringssectie is breed. De exploitant kan de hoogte van de riem en geëindigd aanpassen - de producten worden binnen gericht
een rechte lijn
De snelheid van de riem bij leveringssectie kan als zelfde snelheid van de machine worden aangepast
