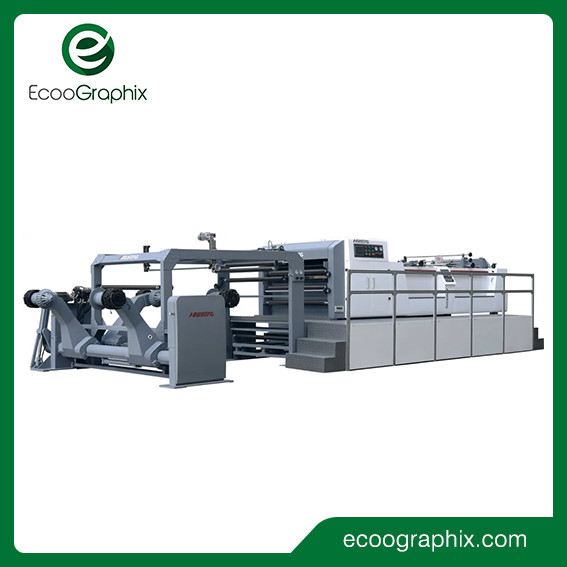

High Speed ​​Paper Roll Sheeter En Snijder Met Slitten En Trimmen

Papiersnijder met hoge snelheid

-HSC websnijmachine past de geavanceerde techniek uit Groot-Brittannië toe

-De machine wordt verzonden door een servomotor.

-De snelheid van het snijden van papier is snel en stabiel.
- Duitsland nauwkeurige beer en snijmes verzekeren de hoge snijprecisie.
-Controle van de computerinterface met aanraakscherm, eenvoudige bediening, redelijke structuur, anti-muziekstandaards, om glad papier te garanderen.
-Deze machine is de papierverwerkingsmachine die erg populair is in de papierfabricage- en drukindustrie en die de efficiëntie en het voordeel voor uw bedrijf in grote mate zal verbeteren.

Specificatie

Onderdelen voor machines

1. Uiterst nauwkeurige snijmachine met één mes
2. Auto Prismatisch aanpassingssysteem voor papier
3. Papiersysteem voor middensnijden en afvalinzameling
4. Automatische tel- en labelinvoegapparatuur (telmarkering)
5. Apparatuur voor het transporteren van papier
6. Elektrisch besturingssysteem
7. Aandrijfmotor
8. Accessoire
9. Papierrek met dubbele kalkas (standaard met 2 rollen)
10. Automatisch jogger-systeem, motorgestuurde stapelstandaard voor touwpapier

Niet-opgerolde standaard
Type: type met dubbele arm voor papierkern 3 "6" 12 "rollenrek
Pick-uptype met 2 afwikkelingen aan de achterkant van de machine, structureel bemeten om haspels met een gewicht van ongeveer 1500 kg te kunnen dragen.De op- en neerwaartse bewegingen zijn allemaal hydraulisch en worden rechtstreeks vanaf de console geregeld door schakelaars die de magneetventielen bedienen.
Oliedruk om de papierarm te regelen voor en na het sluiten en verplaatsen en heffen.Hefbeweging die in staat is tot een stabiele en snelle, eenvoudigere en handigere bediening.

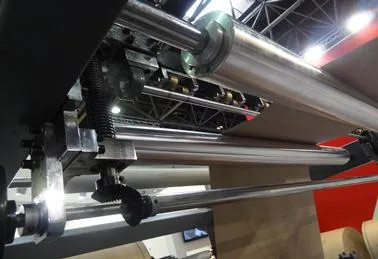

Snijeenheid
Op het mes de Britse snijmethode om de belasting en het geluid te verminderen wanneer de snijplotter de levensduur van de snijplotter verlengt.
Op het mesrollichaam aan staallassen gaf precisiebewerking en dynamische balansaanpassing effectief de trilling en het geluid van de hogesnelheidsbewerking.
Onder het mes: messenblok met gegoten gietijzer, precisiebewerking, goede stabiliteit.
De rugsnijder: gemaakt van speciaal staal, precisiemesbewerking, mes met lange levensduur eenvoudig verstelbaar.

Elektronische besturing

(de Yaskawa-servo en Siemens PLC)
TPC7062KS en Yaskawa Processorcommunicatie, voornamelijk gebruikt bij de productie van bewaking van de bedrijfsstatus van gegevensinvoerapparatuur en alarmindicatie voor systeemstoringen.De roterende serie drijft Yaskawa het JAPAN-bedrijf Yaskawa I snel aan, gebaseerd op de productie van inputparameters van de mens-machine-interface van de werkelijke snelheid, feedback van de tractieroller-encoder en nauwkeurige positionering.

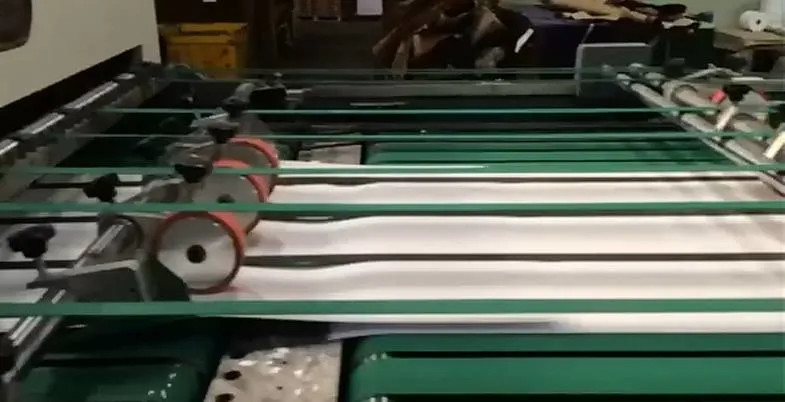

Het transportband- en papierverzamelsysteem van jogger
Transportsysteem met meertraps: van hoge snelheid naar lage snelheid.Eerst om het gesneden papier snel te scheiden en vervolgens het papier te overlappen, en dan het papier te verzamelen en op te stapelen.
Til gestapelde set papiersets op, de papierstapel tot een aanzienlijke hoogte, die automatisch valt.De stapeltafel heeft driezijdige schudafwerkingsfunctie, de zijkant van de motor om het papier aan te drijven, het papier, aan beide zijden door een hoogwaardige motorjogger om de amplitude van het papier handmatig aan te passen om de eenvoud en veiligheid van de bediening te verbeteren.

Krullend apparaat
Het gekrulde apparaat bevindt zich in de papierrol vóór het snijapparaat om het rolkrul- of vouwapparaat te elimineren,om de stabiliteit van de papierrolspanning te waarborgen. De papierrol gaat eerst door(naar de rand van de rol) componenten in het deconvolutie-apparaat, de rollen zijn geleiderol

Het nieuwe antikrommingsapparaat
Verwijder effectief de krul van de rol om het papier vlakker te maken, wat de spanningsstabiliteit van de papierrol bevordert.

Regelsysteem voor haaksheid(Auto Prismatisch aanpassingssysteem voor papier):
Pas de haaksheid van het papier aan, onze ingenieur zal het een keer repareren en de operator hoeft niet opnieuw af te stellen.

Scheurend mes
Drie sets snijmessen worden gebruikt om te trimmen en in het midden te snijden.


Pas de hoek automatisch aan (papieruitlijnsysteem)
De precisie van de stappenmotor wordt geregeld door de lengte van de snijprecisieschroefaanpassing de helling van de mesgroep, om effectief de rechte hoek van de rand van de snede te waarborgen, waardoor verspillingstijd wordt verminderd, handmatig de hoek van foutenpercentage en aanpassing aanpassen .

Automatische papierstoringstop:
Zorg dat de sensor signalen aan het systeem geeft als er een papierstoring optreedt op de transportband, en de machine stopt onmiddellijk om de papieren te sparen.

Automatische markeermachine:
Met een nauwkeurige telling na het markeren van de insteekvellen, hoeven operators alleen maar in te voeren op de mens-machine-interface om na het aantal papier in overeenstemming te zijn met de instellingen om de hoeveelheid papier te markeren

De hoofdmachinestructuur (meshouder en houderstandaard)
De hoofdmachinewand door middel van eindige-elementenanalyse, mechanische trillingsanalyse en optimalisatie van het frame, GEBRUIKT het hoogwaardige nodulair gietijzer voor de integratie van het ontwerp, en perfectioneert door middel van precisiebewerking het resonantieverschijnsel tussen de transmissiecomponenten, maakt de werking stabieler , verbeter de levensduur van de dragende delen.

Web-gids systeem
Strenge proceskwaliteitscontrole, servobesturingssysteem duurzaam, onderhoudsvrij, fijne verwerking, hoge dynamische respons, geen buffering, nauwkeurige positionering, driverlimiet digitaal instelbaar.Display kan automatisch in de slaapstand worden gezet voor automatische werking, wat energie kan besparen.Het grote scherm wordt in realtime weergegeven en de status van het systeem is van binnen duidelijk.

Drijfmotoren:
1. AC Servomotor & encoder voor dwarsmes
2. AC-motor en frequentietransformator voor hogesnelheidstransportband en langzame transportband
3. AC-motor voor omhoog en omlaag stapelen van papier
4. AC-motor voor joggers
5. AC-motor voor afwikkelstandaard
6. AC-motor voor het verzamelen van afvalrand


Meer details
