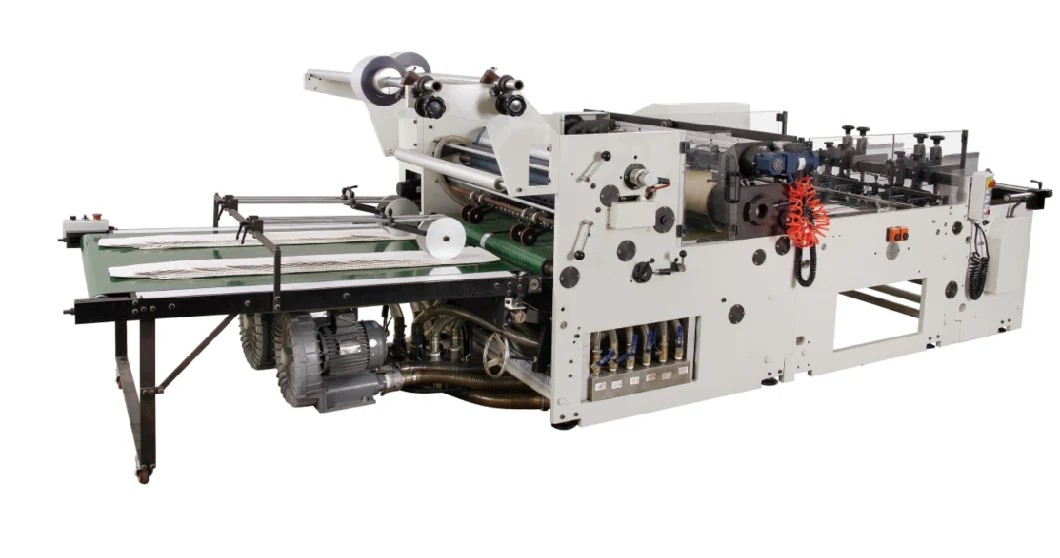

TC1100 dubbel het Kartonvenster die van KFC van de Stegenmelk Film herstellen die Machine lijmen
1. Toepassing
Ecoo tc-1100 die, automatisch venster tc-1000 machines herstellen is speciaal materiaal voor kartonvakje, de laminering van het kleurenvakvenster voor zowel karton als golfdocument;
De machines worden wijd gebruikt in de film herstellend om pakket met of zonder het venster van het wijnvakje, het giftvakje, papieren zakdoekjevakje, kosmetisch vakje enz. te zijn. Het kan ook de functie van het document realiseren die, film het herstellen, filmknipsel en document inzameling alvorens vakjes te vouwen lijmen.
TC1000 is enige steeg, is TC1100 dubbele steeg.
2. Hoofdlijnen:
De optie van pre-merk klaar lijst is beschikbaar. De exploitant kan opstelling de vorm buiten de machine.
Uitgerust met servovoeder, met de keus van optie die opheffend systeem en riem opheffend systeem opstapelt. De goedkeuring ging wereldberoemde merkcomponenten in pneumatische delen, elektrische delen en verrichtingsdelen vooruit.
Pas linker toe om aan de luchttransportband te verbinden, die direct aan het vullen machine kan verbinden.

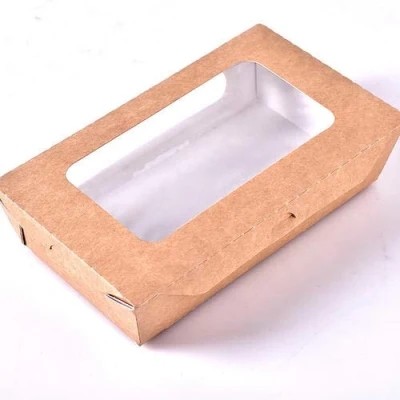

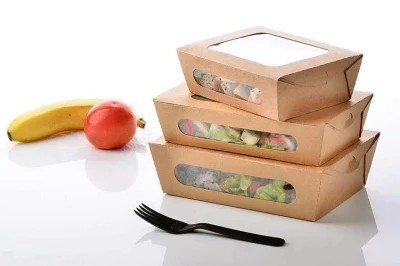

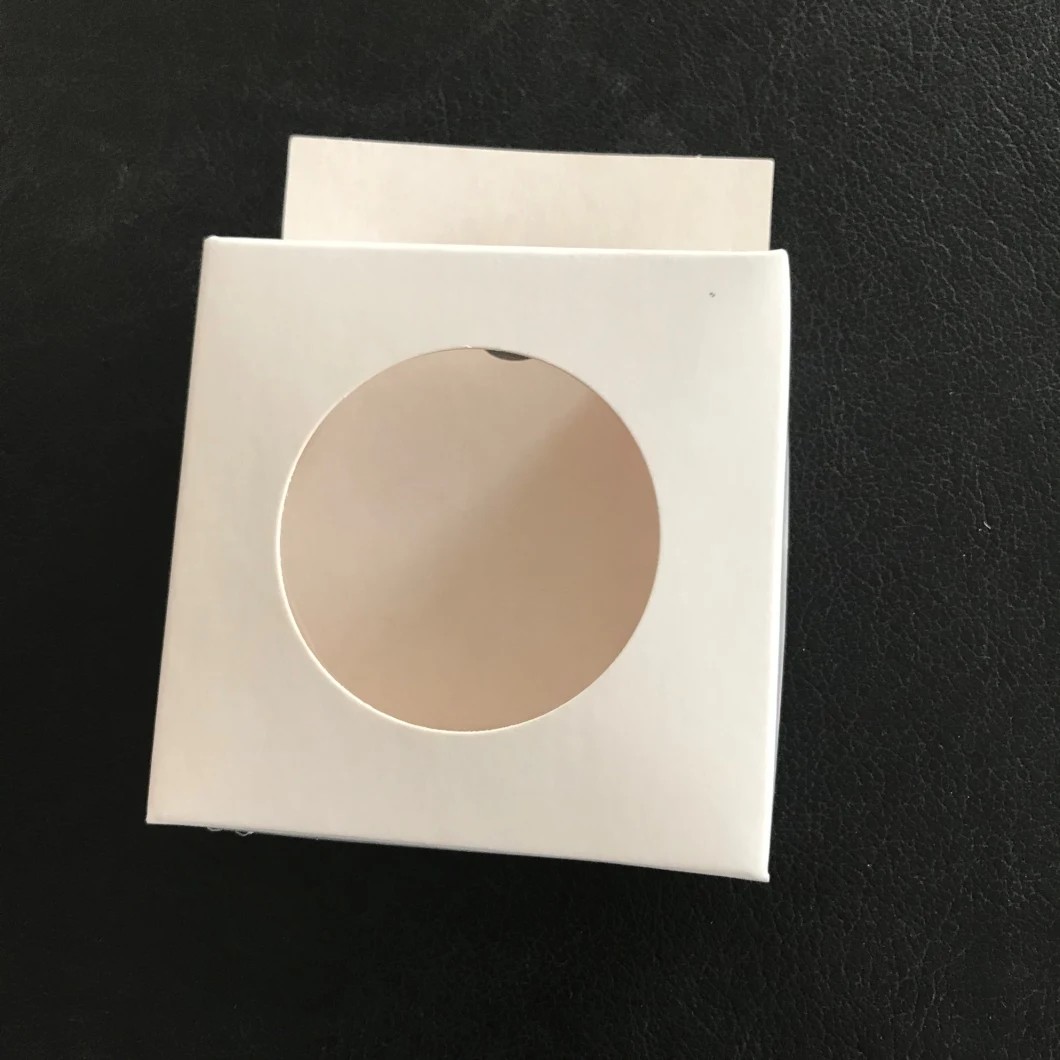

3.Application en Steekproef:
4. Technische Beschrijvingen:
| Specificaties | |||||
| Model | Ecoo-TC1100 | Ecoo-TC1000 | |||
| De producting stijl | 2-steeg verrichting | 1-steeg verrichting | |||
| Lengte A van het lege document | 100mm900mm | 100mm420mm | |||
| Breedte B van het lege document | 80mm530mm | 100mm750mm | |||
| Lengtevenster/voering materieel C | 80mm760mm | 80mm280mm | |||
| Breedtevenster/voering materieel C | 30mm380mm | 30mm550mm | |||
| Snelheid van de machine | ≤400pcs/min | ≤200pcs/min | |||
| Kartongewicht | |||||
| Karton | 180g/m2-600g/m2 | ||||
| Golf | ≤1.5mm | ||||
| Filmdikte | |||||
| PVC, PE, PS | 0.05mm0.3mm | ||||
| HUISDIER | 0.05mm0.2mm | ||||
| Buitendiameter | ≤500mm | ||||
| Binnendiameter | 70mm80mm | ||||
| De grootte van de machine | 5600 (L) x2000 (W) x1500 (H) mm | 4800 (L) x1600 (W) x1500 (H) mm | |||
| Hoofdmotormacht | 4kw | ||||
| Totale macht | 22kw | ||||
1) Het rangschikken van Deel (het lijmen):
De het Lijmen Sectie bestaat uit de de chroom geplateerde lijmrol, plaat van de lijmscheiding, de zijgids en de rol van de lijmvorm.
In het geval van de machinesluiting, zal de cilinder de lijmrol opheffen en dan zal de machine door de andere afzonderlijke motor worden gedreven, om het lekken van de lijm te vermijden.
De optie van pre-merk klaar lijst is beschikbaar, kan de Exploitant opstelling de vorm buiten de machine. Het is geschikt en tijdbesparend.
2) Document die deel verzamelen (leveringsstapelaar)
De riem bij de Leveringssectie is breed. De exploitant kan de hoogte van de riem en geëindigd aanpassen - de producten worden gericht in een rechte lijn.
De riemsnelheid kan ook worden aangepast om met de machinesnelheid worden gesynchroniseerd.
3) Voederdeel (document die voeden)
De machine is uitgerust met servovoeder, met de keus van optie die opheffend systeem en riem opheffend systeem pilling.
Er is een het voeden poort bij de voeder die u toestaat om hoger spoor zonder extra hulpmiddel aan te passen. Dit hogere spoor wordt gemaakt van vlak staal en met het middendeel van het kader verbonden.
Dit systeem is betrouwbaar wat de registratie van allen verzekeren, zijn het karton en de ketting nauwkeurig.
Zelfs wanneer er ernstige jam is, is de positie nauwkeurig en u kunt aan te passen micro-aanpassing gebruiken.
4) Venster die deel herstellen
De vakjes worden geleverd van de het lijmen sectie aan het venster herstellend sectie door zuiging.
De zuigingscilinder wordt gemaakt van speciaal materiaal. Het is vlot zodat de snelheid van het herstellen hoog is en er geen kras op de plastic film zal zijn.
Wanneer de messencilinder rolt, het intercrosses met een andere vaste messenbar en vandaar het snijden van de plastic film zoals „schaar“. De snijkant is vlak en vlot.
De messencilinder is met het regelbare blazen of het zuigingssysteem om de plastic film te verzekeren is nauwkeurig hersteld op het venster van de doos.
