Servo-precisie hoge snelheidHoutkapperVerwerkingsmachine voor papier
- Ik heb het niet.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.
♪ ♭ Sh.EetC.TterIk...Nroverwerking ♯ ♮‖ Ik heb een probleem. §
HSC web snijmachine toepassen van de geavanceerde techniek uit Groot-Brittannië.
De machine wordt aangestuurd door een servomotor.
De snelheid van het snijden van papier is snel en stabiel.
Duitsland precieze beer en snijmes zorgen voor de hoge snijnauwkeurigheid.
Touchscreen computer interface controle, eenvoudige werking, redelijke structuur, anti-muziek stands, om glad papier te garanderen.
Deze machine is de papierverwerkingsmachine die erg populair is in de papier- en drukindustrie en de efficiëntie en het voordeel voor uw bedrijf in grote mate zal verbeteren.
- Ik heb het niet.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.
♪ ♭ Specifiekcation ♯ ♮‖ Ik heb een probleem. §
Servo Precision High Speed Sheet Cutter
Model
ECOO HSC-1400
Snijtype
Het bovenste mes is wederzijds gesneden en het onderste mes is bevestigd.
Toepasselijk papierbereik
50 tot 550 g
Max. Diameter van de papierrol
1800 mm
Max. breedte van het papier snijden
1400 mm
Bereik van snijlengte
400-1450 mm
Nummer van het snijblad
2 bladen
Snijprecisie
Snijlengte < 1000 mm: ± 0,3 mm ± 0,05% voor het snijden van papier met een lengte > 1000 mm
Max. snij snelheid
400cuts/min
Maximale snelheid.
300 m/min
Max. Hoogte van de stapel van papier
1500 mm
Verplichting inzake luchtdrukbron
0.8Mpa
Designkracht
380V, 28kw, 3fase, 50Hz
Bruto gewicht
13000 kg referentie
12000*4300*2400 mm
- Ik weet het niet.
| Servo Precision High Speed Sheet Cutter |
| Model |
ECOO HSC-1400 |
| Snijtype |
Het bovenste mes is wederzijds gesneden en het onderste mes is bevestigd. |
| Toepasselijk papierbereik |
50 tot 550 g |
| Max. Diameter van de papierrol |
1800 mm |
| Max. breedte van het papier snijden |
1400 mm |
| Bereik van snijlengte |
400-1450 mm |
| Nummer van het snijblad |
2 bladen |
| Snijprecisie |
Snijlengte < 1000 mm: ± 0,3 mm
± 0,05% voor het snijden van papier met een lengte van > 1000 mm |
| Max. snij snelheid |
400cuts/min |
| Maximale snelheid. |
300 m/min |
| Max. Hoogte van de stapel van papier |
1500 mm |
| Verplichting inzake luchtdrukbron |
0.8Mpa |
| Designkracht |
380V, 28kw, 3fase, 50Hz |
| Bruto gewicht |
13000 kg referentie |
| |
12000*4300*2400 mm |
- Ik weet het niet.
Snijprecisie
Afhankelijk van de dichtheid, het aantal rollen en het materiaal van de papierrol, ± 0,5 mm voor 1000 mm, ± 0,1% voor meer dan 1000 mm en ± 0,1% voor versnelling of vertraging.De bovenstaande gegevens zijn gebaseerd op de stabiele snijoperatie en de correcte werkwijze. (Wanneer de snijpapierrol één is, is de lengte van het snijpapier de juiste lengte)
Output
De werkelijke productie is afhankelijk van het papiermateriaal, het papiergewicht, de snijlengte, het aantal rollen,
de technologie van de exploitant en de bedrijfsomstandigheden, enz.
- Ik heb het niet.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.
♪ ♭Opstaan.- Ik weet het.Configureerrantsoen ♯ ♮‖ Ik heb een probleem. §
1. Hoogprecisie enkel mes snijmachine
2. Auto Prismatisch aanpassingssysteem voor papier
3. Middel snijden en afvalverzamelings papier systeem
4. Automatische tel- en etiketteringsapparatuur ((telmarkering)
5. Vervoerapparatuur voor papier
6Elektrisch besturingssysteem
7. rijdende motor
8. Accessoire
9. Dubbele kalk pneumatische as papierrek ((2 rolstand)
10. Automatisch jogger systeem, met motor bediend touwpapierstapel
- Ik heb het niet.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.
♪ ♭ FuncVerband ♯ ♮‖ Ik heb een probleem. §
|
Snijmes
Drie sets snijmessen worden gebruikt voor het snijden in het midden.
|
| |
|
Snijmachine
Op het mes werd de Britten de knippers gebruikt om de belasting en het lawaai te verminderen en de levensduur van de knippers te verlengen.effectief de trillingen en het lawaai van de hogesnelheidsoperatie verminderen.
Onder het mes: mesblok met integraal gegoten gietijzer, precisiebewerking, goede stabiliteit.
De achterkant van het mes: gemaakt van een speciaal, nauwkeurig bewerkte staalmes, met een lange levensduur en gemakkelijk verstelbaar mes.
|
| |
|
Elektronisch besturing ((de Yaskawa servo en Siemens PLC)
TPC7062KS en Yaskawa Processor communicatie, voornamelijk gebruikt bij de productie van data-invoerapparatuur voor het monitoren van de bedrijfsstatus en het signaleren van systeemfouten.De roterende serie rijdt Yaskawa het Japanse bedrijf Yaskawa ik snel rijden, gebaseerd op de productie van man-machine-interface-invoerparameters uit de terugkoppeling van de werkelijke snelheid van de tractie-rol encoder en nauwkeurige positionering.
|
| |
|
Krullend apparaat
Voor het afsnijden van de rollen wordt een krullend apparaat in de rollen geplaatst om de rollenkrulling of -vouw te elimineren, teneinde de spanning van de rollen stabiel te houden.De rol van papier gaat eerst door ((tot aan de rand van de rol) de onderdelen in het ontwikkelingsapparaatDe rollen zijn geleidingsrol.
|
| |
|
Het nieuwe anti kromming apparaat
Verwijder effectief de krul van de rol om het papier platter te maken, wat de spanningsstabiliteit van de papierrol beter bevordert.
|
| |
|
Onopgerolde stand
Type: dubbelarmtype voor papierkern 3"6"12" Roll Rack2 op de achterzijde van de machine gelegen opknappers met een structurele afmeting die een spoel van ongeveer 1500 kg kan bevatten.De op- en neerbewegingen zijn allemaal hydraulisch en worden rechtstreeks vanaf de console bestuurd door selectoren die de magnetoventielen bedienen. Olie druk om de papierarm te regelen voor en na het sluiten en verplaatsen en tillen.
|
| |
|
Het transportband en het verzamelsysteem van papier door een jogger
Vervoerstelsel met meerdere fasen: van hoge snelheid naar lage snelheid.
De stapeltabel heeft drie zijden schudden afwerking functie.de zijkant van de motor om het papier aan te drijven, het papier, aan beide zijden door een motor jogger van hoge kwaliteit om de amplitude van het papier handmatig aan te passen om de eenvoud en veiligheid van de werking te verbeteren.
|
| |
|
Verplaatsingsregelsysteem (automatisch prismatisch regelsysteem voor papier)
Pas de vierkantheid van het papier aan, onze ingenieur zal het één keer repareren, en de operator hoeft niet opnieuw aan te passen.
|
| |
|
Pas de hoek automatisch aan ((papier uitlijning systeem)

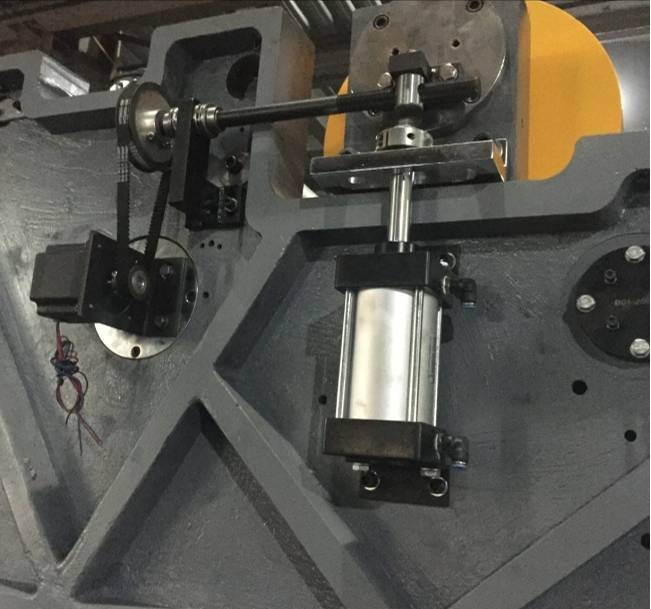

De nauwkeurigheid van de stappenmotor wordt geregeld door de lengte van de snijprecisie schroef aanpassing de helling van de mesgroep,om effectief de rechte hoek van de rand van de snijplaat te waarborgen, waardoor de verspilling van tijd wordt verminderd, de fouthoek en de instelingsgraad handmatig worden aangepast.
|
| |
|
Automatische papierstop
Zorg ervoor dat de sensor het systeem signalen geeft als er bij het vervoerband een papieren prop optreedt, en de machine stopt onmiddellijk om de papieren op te slaan.
|
| |
|
Automatische markeermachine
Bij een nauwkeurige telling na het inbrengen van het merkteken hoeft de gebruiker alleen het papiernummer op de mens-machine-interface in te voeren tot na hetkan in overeenstemming zijn met de instellingen voor het markeren van de hoeveelheid papier.
|
- Ik heb het niet.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.- Ja.- Wat is er aan de hand?- Ik heb het gedaan.- Ik heb het gedaan.- Ik heb het gedaan.- Ja. - Ja.
♪ ♭ Dede staart ♯ ♮‖ Ik heb een probleem. §
Hoofdconstructie van de machine ((Messenhouder en houderstand)
De hoofdmachinewand door middel van eindige elementen analyse, mechanische trillingen analyse en optimalisatie van het frame, gebruikt de hoge kwaliteit knoopvormig gietijzer voor de integratie van het ontwerp,en door middel van precisiebewerking, het resonantieverschijnsel tussen de transmissiecomponenten te perfectioneren, de werking stabieler te maken, de levensduur van de lagers te verbeteren.
Web-gidsysteem
Strikt proceskwaliteitscontrole, servo-besturingssysteem duurzaam, onderhoudsvrij, fijn verwerkt, hoge dynamische respons, geen buffering, nauwkeurige positionering, bestuurder limiet digitaal verstelbaar.Het scherm kan automatisch worden ingesteld op stilstand voor automatische werkingHet grote scherm toont in real time en de status van het systeem is binnen duidelijk.
Motorrijtuigen
1) AC servomotor en encoder voor kruismes
2) wisselstroommotor en frequentietransformator voor hogesnelheids- en laagsnelheidsconveyor
3) wisselstroommotor voor op- en afstapels van papier
4) wisselstroommotor voor joggers
5) wisselstroommotor
6) wisselstroommotor voor het verzamelen van afvalrand
De machine met automatisch spanningsregelsysteem, handmatig snijden en trimmen messen 3 sets ((1 voor snijden & 2 voor snijden), met 1 set telmachine, web guide systeem, de-curl systeem,snijnauwkeurigheid is +-0.3mm, automatisch papierblokkeringssysteem, Duitsland fag mes lager, etc. Ductiel gietijzer meshouder stand. max. snij snelheid voor deze machine is 300mpm, 400cpm.
Hoofdstukkenlijst:
| |
Configuratie |
Type |
Notitie |
| 1 |
Kniven voor het snijden van papier |
met een breedte van niet meer dan 15 mm |
Duitsland |
| 2 |
Lagers |
FAG/NSK |
Duitsland/Japan |
| 3 |
Vibrator |
K20 |
China |
| 4 |
PLC's |
Siemens |
Duitsland |
| 5 |
Grensschakelaar |
Schneider |
Frankrijk |
| 6 |
Controller |
Kinco |
China |
| 7 |
Relais |
Schneider/RXM4LB2BD |
Frankrijk |
| 8 |
Servo aandrijving |
- Ja, ja. |
Japan |
| 9 |
Frequentietransformator |
Innovatie |
China |
| 10 |
Servomotor |
- Ja, ja. |
Japan |
| 11 |
Encoder |
NEMICON HES-25-2MD |
Japan |
| 12 |
Bedieningsknop |
Eaton |
VS |
| 13 |
Schakel stroomtoevoer |
Mingwei NES-50-24 |
Zuid-Korea |
| 14 |
Webgids |
Sta op. |
Zuid-Korea |
| 15 |
Scherm |
Siemens |
Duitsland |
| 16 |
Ac contactor |
Eaton |
VS |
| 17 |
Vervoerband |
Rapplon |
Zweden |
| 18 |
Automatisch spanningssysteem |
Duitsland Siemens PLC controle, Duitsland COSYS proportioneel klep, AW20-02BG luchtfilter controle, DBK250.2 rem |
|
Opmerkingenlijst: (gratis reserveonderdelen)
| Naam van de onderdelen |
- Nee, dat is niet waar. |
| Snijmes |
1 set |
| Gordel |
15 stuks |
| Drukmeter |
1 pc |
| Markeringspapier |
40 rollen |
| Bremspad |
4 stuks |
| Opensnijmes. |
3 stuks |
| Messen voor het snijden |
1 pc |
| Rubberen ring |
16 stuks |
| Regelaarventiel |
1 pc |
| Grensschakelaars |
2 stuks |
| Handleiding M12 |
1 pc |
| O-ring voor cilinder |
1 pc |
| Synchrone gordel |
1 pc |
| Gereedschapskist |
1 set |
