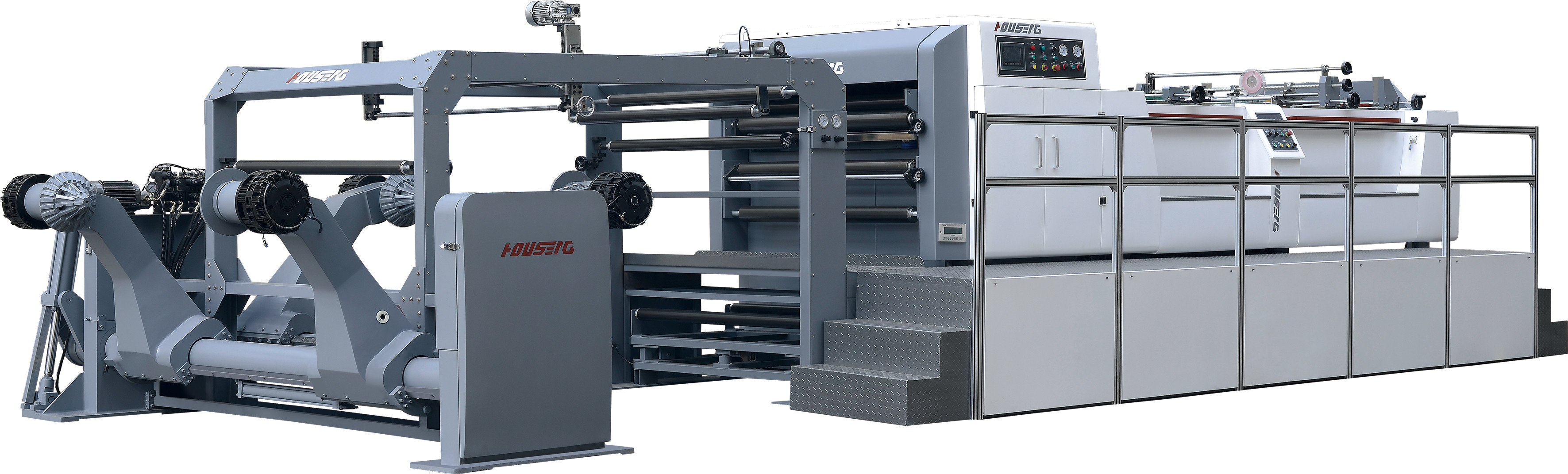

400Snijdt/min400-1450 mm Servo Precision High SpeedHoutkappers
Inleiding♟
HSC web snijmachine toepassen van de geavanceerde techniek uit Groot-Brittannië.
De machine wordt aangestuurd door een servomotor.
De snelheid van het snijden van papier is snel en stabiel.
Duitsland precieze beer en snijmes zorgen voor de hoge snijnauwkeurigheid.
Touchscreen computer interface controle, eenvoudige werking, redelijke structuur, anti-muziek stands, om glad papier te garanderen.
Deze machine is de papierverwerkingsmachine die erg populair is in de papier- en drukindustrie en de efficiëntie en het voordeel voor uw bedrijf in grote mate zal verbeteren.
Specificaties♟♙
Servo Precision High Speed Sheet Cutter
Model
ECOO HSC-1400
Snijtype
Het bovenste mes is wederzijds gesneden en het onderste mes is bevestigd.
Toepasselijk papierbereik
50 tot 550 g
Max. Diameter van de papierrol
1800 mm
Max. breedte van het papier snijden
1400 mm
Bereik van snijlengte
400-1450 mm
Nummer van het snijblad
2 bladen
Snijprecisie
Snijlengte < 1000 mm: ± 0,3 mm, ± 0,05% voor het snijden van papier met een lengte van > 1000 mm
Max. snij snelheid
400cuts/min
Maximale snelheid.
300 m/min
Max. Hoogte van de stapel van papier
1500 mm
Verplichting inzake luchtdrukbron
0.8Mpa
Designkracht
380V, 28kw, 3fase, 50Hz
Bruto gewicht
13000 kg referentie
12000*4300*2400 mm
| Servo Precision High Speed Sheet Cutter |
| Model |
ECOO HSC-1400 |
| Snijtype |
Het bovenste mes is wederzijds gesneden en het onderste mes is bevestigd. |
| Toepasselijk papierbereik |
50 tot 550 g |
| Max. Diameter van de papierrol |
1800 mm |
| Max. breedte van het papier snijden |
1400 mm |
| Bereik van snijlengte |
400-1450 mm |
| Nummer van het snijblad |
2 bladen |
| Snijprecisie |
Snijlengte < 1000 mm: ± 0,3 mm
± 0,05% voor het snijden van papier met een lengte van > 1000 mm |
| Max. snij snelheid |
400cuts/min |
| Maximale snelheid. |
300 m/min |
| Max. Hoogte van de stapel van papier |
1500 mm |
| Verplichting inzake luchtdrukbron |
0.8Mpa |
| Designkracht |
380V, 28kw, 3fase, 50Hz |
| Bruto gewicht |
13000 kg referentie |
| |
12000*4300*2400 mm |
- Ik weet het niet.
Snijprecisie:
Afhankelijk van de dichtheid, het aantal rollen en het materiaal van de papierrol, ± 0,5 mm voor 1000 mm, ± 0,1% voor meer dan 1000 mm en ± 0,1% voor versnelling of vertraging.De bovenstaande gegevens zijn gebaseerd op de stabiele snijoperatie en de correcte werkwijze. (Wanneer de snijpapierrol één is, is de lengte van het snijpapier de juiste lengte)
Uitvoer:
De werkelijke productie is afhankelijk van het papiermateriaal, het papiergewicht, de snijlengte, het aantal rollen, de techniek van de bediener en de bedrijfsomstandigheden, enz.- Ik weet het niet.
Standaardconfiguratie♟♙♜
①Machines voor het snijden met een enkel mes van hoge precisie
2 Automatisch prismatisch aanpassingssysteem voor papier
③Middel snijden en afvalverzamelingspapiersysteem
4 Automatische tel- en etiketteringsapparatuur (tellingmarkering)
⑤Vervoerapparatuur voor papier
6 Elektrisch bedieningssysteem
⑦Motor met aandrijving
8 Aanhangsel
⑨Dubbele kalkschaal pneumatische papierrek ((2 rollenstand)
9 Toebehoren per machine
⑩Automatisch jogger systeem, met motor bediend touwpapierstapel
Beschrijving van de functie♟♙♜♖
|
|
Snijmes
Drie sets snijmessen worden gebruikt voor het snijden in het midden.
|
|
|
Snijeenheid
Op het mes werd de Britten de knippers gebruikt om de belasting en het lawaai te verminderen en de levensduur van de knippers te verlengen.effectief de trillingen en het lawaai van de hogesnelheidsoperatie verminderen.
Onder het mes: mesblok met integraal gegoten gietijzer, precisiebewerking, goede stabiliteit.
De achterkant van het mes: gemaakt van een speciaal staal mes met een hoge precisie,
Langdurige lemmet, gemakkelijk instelbaar.
|
|
|
Elektronische besturing ((de Yaskawa servo en Siemens PLC)
TPC7062KS en Yaskawa Processor communicatie, voornamelijk gebruikt bij de productie van data-invoerapparatuur voor het monitoren van de bedrijfsstatus en het signaleren van systeemfouten.De roterende serie rijdt Yaskawa het Japanse bedrijf Yaskawa ik snel rijden, gebaseerd op de productie van man-machine-interface-invoerparameters uit de terugkoppeling van de werkelijke snelheid van de tractie-rol encoder en nauwkeurige positionering.
|
|
|
Krullend apparaat
Voor het afsnijden van de rollen wordt een krullend apparaat in de rollen geplaatst om de rollenkrulling of -vouw te elimineren, teneinde de spanning van de rollen stabiel te houden.De rol van papier gaat eerst door ((tot aan de rand van de rol) de onderdelen in het ontwikkelingsapparaatDe rollen zijn geleidingsrol.
|
|
Het nieuwe anti-buigtoestel
Verwijder effectief de krul van de rol om het papier platter te maken, wat de spanningsstabiliteit van de papierrol beter bevordert.
|
Detail♟♙♜♖♞

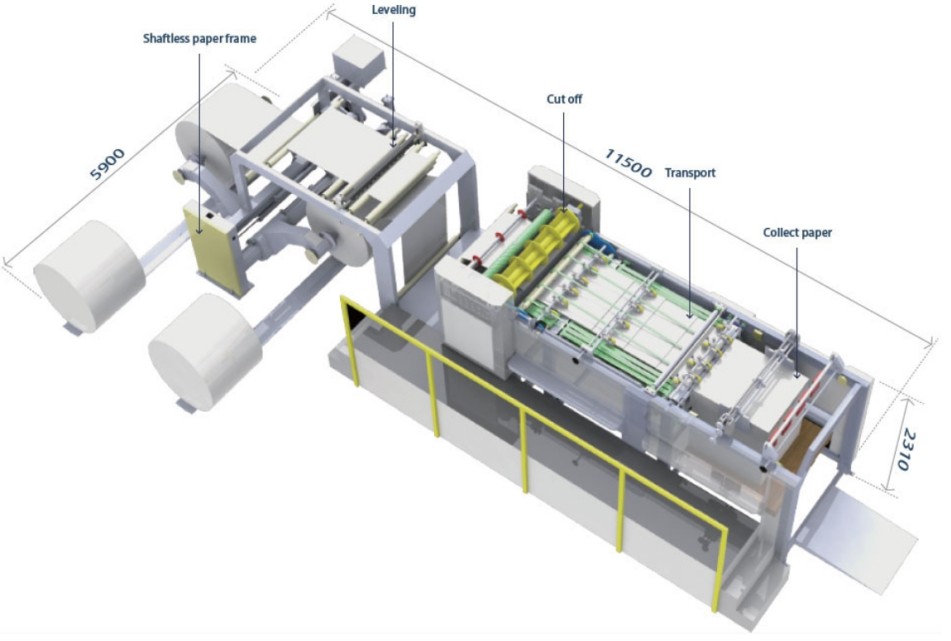

Hoofdconstructie van de machine ((meshouder en houderstand)
De hoofdwand van de machine, door middel van een analyse van eindige elementen, mechanische trillingsanalyse en optimalisatie van het frame, maakt gebruik van hoogwaardig knoopvormig gietijzer voor de integratie van het ontwerp,en door middel van precisiebewerking, het resonantieverschijnsel tussen de transmissiecomponenten te perfectioneren, de werking stabieler te maken, de levensduur van de lagers te verbeteren.
Web-gidsysteem
Strikt proceskwaliteitscontrole, servo-besturingssysteem duurzaam, onderhoudsvrij, fijn verwerkt, hoge dynamische respons, geen buffering, nauwkeurige positionering, bestuurder limiet digitaal verstelbaar.Het scherm kan automatisch worden ingesteld op stilstand voor automatische werkingHet grote scherm toont in real time en de status van het systeem is binnen duidelijk.
Motoren voor aandrijving:
1, AC servomotor & encoder voor kruismes
2, wisselstroommotor en frequentietransformator voor hogesnelheidsconveyor en lage snelheidsconveyor
3, wisselstroommotor voor het op- en neerstapelen van papier
4, AC-motor voor joggers
5, wisselstroommotor voor de oplosstand
6, wisselstroommotor voor het verzamelen van afvalrand
De machine met automatisch spanningsregelsysteem, handmatig snijden en trimmen messen 3 sets ((1 voor snijden & 2 voor snijden), met 1 set telmachine, web guide systeem, de-curl systeem,de snijnauwkeurigheid is±0.3mm, automatisch papierblokkeringssysteem, Duitsland fag mes lager, etc. Ductiel gietijzer meshouder stand. max. snij snelheid voor deze machine is 300mpm, 400cpm.
Hoofdstukkenlijst:
| |
Configuratie |
Type |
Notitie |
| 1 |
Kniven voor het snijden van papier |
met een breedte van niet meer dan 15 mm |
Duitsland |
| 2 |
Lagers |
FAG/NSK |
Duitsland/Japan |
| 3 |
Vibrator |
K20 |
China |
| 4 |
PLC's |
Siemens |
Duitsland |
| 5 |
Grensschakelaar |
Schneider |
Frankrijk |
| 6 |
Controller |
Kinco |
China |
| 7 |
Relais |
Schneider/ RXM4LB2BD |
Frankrijk |
| 8 |
Servo aandrijving |
- Ja, ja. |
Japan |
| 9 |
Frequentietransformator |
Innovatie |
China |
| 10 |
Servomotor |
- Ja, ja. |
Japan |
| 11 |
Encoder |
NEMICON HES-25-2MD |
Japan |
| 12 |
Bedieningsknop |
Eaton |
VS |
| 13 |
Schakel stroomtoevoer |
Mingwei NES-50-24 |
Zuid-Korea |
| 14 |
Webgids |
Sta op. |
Zuid-Korea |
| 15 |
Scherm |
Siemens |
Duitsland |
| 16 |
Ac contactor |
Eaton |
VS |
| 17 |
Vervoerband |
Rapplon |
Zweden |
| 18 |
Automatisch spanningssysteem |
Duitsland Siemens PLC controle, Duitsland COSYS proportioneel klep, AW20-02BG luchtfilter controle, DBK250.2 rem |
|
- Ik weet het niet.
Opmerkinglijst: (gratis reserveonderdelen)- Ik weet het niet.
| Naam van de onderdelen |
- Nee, dat is niet waar. |
| Snijmes |
1 set |
| Gordel |
15 stuks |
| Drukmeter |
1 pc |
| Markeringspapier |
40 rollen |
| Bremspad |
4 stuks |
| Opensnijmes. |
3 stuks |
| Messen voor het snijden |
1 pc |
| Rubberen ring |
16 stuks |
| Regelaarventiel |
1 pc |
| Grensschakelaars |
2 stuks |
| Handleiding M12 |
1 pc |
| O-ring voor cilinder |
1 pc |
| Synchrone gordel |
1 pc |
| Gereedschapskist |
1 set |
- Ik weet het niet.
